Złącze ED-IE-AXS-5-PN-20-FC | 21700651 Lapp Kabel

Opis i Kluczowe Cechy

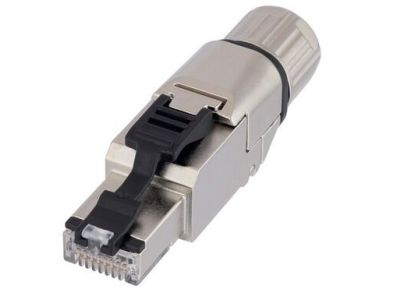

Złącze danych ED-IE-AXS-5-PN-20-FC (symbol 21700651) to wysokiej jakości wtyk Ethernet kategorii 6A z kodowaniem kolorowym T568A/T568B, dedykowany do standardu PROFINET i sieci Ethernet do 10GBase-T. Kątowe wyjście kabla (180°) umożliwia cztery różne konfiguracje montażowe, co zwiększa elastyczność instalacji. Obudowa metalowa z odlewem cynkowym zapewnia stabilność mechaniczną i ochronę przed uszkodzeniami.

• Standard PROFINET i Ethernet Cat.6A: Gwarantuje kompatybilność z przemysłowymi sieciami Ethernet oraz wysoką przepustowość do 10 Gbit/s – kluczowe dla nowoczesnych systemów automatyki i sterowania.
• Kodowanie kolorowe T568A/T568B: Eliminuje błędy montażowe poprzez jednoznaczne przyporządkowanie żył, zgodne z normami EIA/TIA. Idealne dla sieci PROFINET i standardowych instalacji Ethernet.
• Kątowe wyjście kabla (180°): Umożliwia cztery różne opcje prowadzenia kabla, ułatwiając montaż w trudno dostępnych miejscach i redukując naprężenia na styku.
• Technologia usuwania izolacji i przesuwu izolacji: Przyspiesza i upraszcza proces montażu, minimalizując ryzyko uszkodzenia żył podczas przygotowywania kabla.
• Certyfikat UL: Potwierdza zgodność z wymogami bezpieczeństwa dla rynku północnoamerykańskiego, co ułatwia stosowanie w projektach międzynarodowych.

Zgodność z Normami

Złącze spełnia wymagania norm międzynarodowych dla kategorii 6A (ISO/IEC 11801, EN 50173-1) oraz standardów PROFINET. Posiada certyfikację UL, co potwierdza zgodność z przepisami bezpieczeństwa elektrycznego na rynku amerykańskim. Produkt posiada oznakowanie CE.

Zastosowanie

Złącze ED-IE-AXS-5-PN-20-FC przeznaczone jest do budowy niezawodnych sieci przemysłowych Ethernet i PROFINET, gdzie kluczowe jest utrzymanie wysokiej integralności sygnału i odporności na zakłócenia.

• Sieci przemysłowe PROFINET w automatyce i sterowaniu maszyn.
• Instalacje Ethernet Cat.6A w budynkach biurowych, data center oraz centrach sterowania.
• Aplikacje wymagające transmisji danych do 10GBase-T, np. w systemach wizyjnych lub kontroli procesów.
• Maszyny i urządzenia przemysłowe z interfejsami sieciowymi RJ45, gdzie konieczne jest kątowe odprowadzenie kabla.

Wskazówki Montażowe

Montaż złącza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta kabla. Przed rozpoczęciem prac należy odłączyć zasilanie sieci. Podczas montażu należy przestrzegać standardu kodowania T568A lub T568B, zachowując odpowiednią kolejność żył. Zastosowanie technologii usuwania izolacji i przesuwu izolacji wymaga użycia dedykowanych narzędzi – unikać uszkodzeń izolacji żył. Po montażu zaleca się przeprowadzenie testu ciągłości i parametrów transmisyjnych (np. przy użyciu testera kategorii 6A).

FAQ

• Czy złącze jest kompatybilne z kablami 2-parowymi? Tak, złącze jest zaprojektowane do współpracy z przewodami 2-parowymi, zgodnie z wymaganiami standardu PROFINET.
• Jakie są maksymalne prędkości przesyłu danych? Złącze obsługuje transmisję do 10GBase-T, co odpowiada prędkości 10 Gbit/s.
• Czy złącze posiada zabezpieczenie przed przypadkowym odłączeniem? Tak, wyposażone jest w klips blokujący, który stabilizuje połączenie i zapobiega przypadkowemu rozłączeniu.
