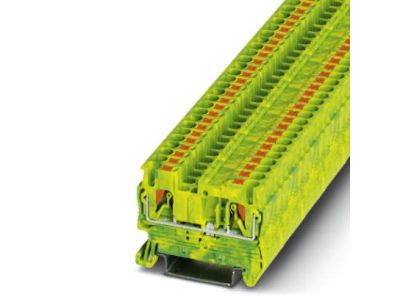

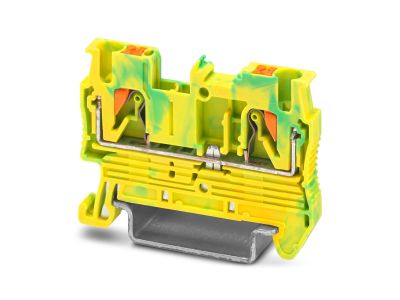

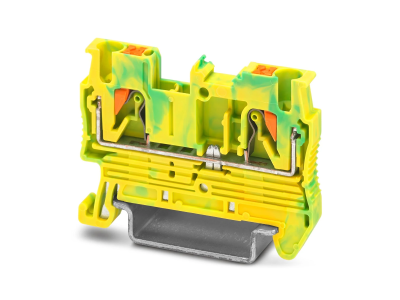

Złącze do przewodów ochronnych PT 2,5-PE, zielono-żółty (opak.50szt) | 3209536 Phoenix Contact

Opis i Kluczowe Cechy

Złącze do przewodów ochronnych PT 2,5-PE o numerze katalogowym 3209536 to profesjonalne rozwiązanie od renomowanego producenta Phoenix Contact. Wyposażone w nowoczesny rodzaj przyłącza typu Push-in, złącze umożliwia błyskawiczną instalację przewodów bez konieczności użycia specjalistycznych narzędzi. Przekrój znamionowy obsługiwanych przewodów mieści się w szerokim zakresie od 0,14 mm² do 4 mm² (co odpowiada standardowi AWG 26 - 12), co pozwala na stabilne przesyłanie energii i skuteczne odprowadzanie prądów ochronnych w systemach uziemiających. Dzięki kompaktowej szerokości wynoszącej zaledwie 5,2 mm oraz wysokości 35,3 mm, komponent ten doskonale sprawdza się w gęsto upakowanych systemach automatyki, oszczędzając cenne miejsce na szynie. Charakterystyczny zielono-żółty kolor obudowy jednoznacznie identyfikuje funkcję ochronną złącza w każdej profesjonalnej instalacji.

Zgodność z Normami

Produkt został zaprojektowany z myślą o pełnej kompatybilności z systemami montażowymi stosowanymi w nowoczesnej elektrotechnice. Złącze jest przystosowane do montażu na standardowych szynach DIN typu NS 35/7,5 oraz NS 35/15. Wykorzystanie wysokiej jakości materiałów izolacyjnych oraz precyzyjnych elementów stykowych zapewnia trwałość i bezpieczeństwo użytkowania zgodnie z międzynarodowymi normami przemysłowymi dotyczącymi zacisków przewodów ochronnych (PE).

Zastosowanie

Złącze PT 2,5-PE jest dedykowane do zaawansowanych aplikacji w szafach sterowniczych, rozdzielnicach energii oraz systemach sterowania procesami. Jego konstrukcja jest szczególnie ceniona w branżach, gdzie występują drgania i wstrząsy, ponieważ zaciski Push-in gwarantują stałą siłę docisku styku przez cały okres eksploatacji. Jest to niezastąpiony element w instalacjach przemysłowych, budownictwie komercyjnym oraz systemach infrastrukturalnych wymagających najwyższego poziomu ochrony przeciwporażeniowej.

Wskazówki Montażowe

Instalacja złącza na szynie montażowej NS 35 odbywa się w sposób zatrzaskowy, co zapewnia pewne osadzenie mechaniczne i elektryczne połączenie z szyną (w zależności od typu szyny). Podczas podłączania przewodów należy zwrócić uwagę na zakres przekroju: dla przewodów sztywnych i giętkich z tulejkami wystarczy bezpośrednie wsunięcie w otwór zaciskowy. Dwa punkty przyłączeniowe pozwalają na przejrzyste i uporządkowane prowadzenie okablowania ochronnego wewnątrz rozdzielnicy.

FAQ

• Czy złącze wymaga narzędzi do podłączenia przewodów? Nie, technologia Push-in pozwala na bezpośredni montaż przewodów sztywnych i giętkich z tulejkami bez użycia śrubokręta.
• Jaki jest maksymalny przekrój przewodu? Złącze obsługuje przewody o przekroju do 4 mm².
• Na jakiej szynie można zamontować to złącze? Produkt jest kompatybilny z szynami DIN NS 35/7,5 oraz NS 35/15.
• Ile przyłączy posiada jedna złączka? Złącze posiada 2 punkty przyłączeniowe.
