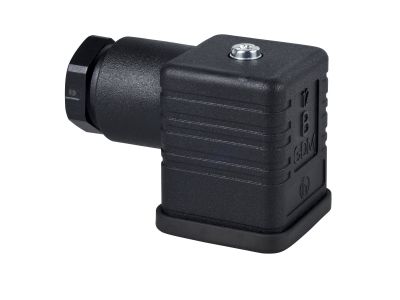

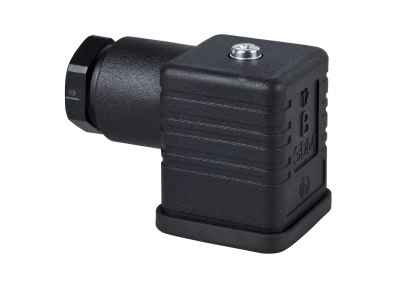

Złącze czujnika żeńskie kątowe 4-pinowe Pg11 DIN 43650 A IP65 | XZCC43FCP40B Telemecanique Sensors

Opis i Kluczowe Cechy

Złącze czujnika żeńskie kątowe marki Telemecanique Sensors, o numerze katalogowym XZCC43FCP40B, to profesjonalne rozwiązanie przeznaczone do systemów automatyki przemysłowej. Konstrukcja oparta na standardzie DIN 43650 typu A zapewnia pełną kompatybilność z szeroką gamą elektrozaworów oraz czujników ciśnienia. Urządzenie charakteryzuje się 4-pinową konfiguracją styków, co pozwala na precyzyjne przesyłanie sygnałów sterujących. Zastosowanie dławnicy o rozmiarze Pg11 umożliwia bezpieczne wprowadzenie przewodu i jego skuteczne uszczelnienie. Produkt został zaprojektowany jako blok styków z mechanizmem samopowrotnym w układzie 2NO + 1OC, co jest kluczowe w aplikacjach wymagających określonej sekwencji przełączeń. Brak wbudowanej lampki LED sygnalizującej stan łącznika sprawia, że złącze jest idealne do układów, gdzie priorytetem jest minimalizacja poboru prądu lub gdzie sygnalizacja optyczna jest realizowana zewnętrznie.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy przemysłowej DIN 43650 (Forma A), co gwarantuje powtarzalność wymiarową i mechaniczną. Stopień ochrony IP65 zapewnia całkowitą pyłoszczelność oraz odporność na strugi wody lane z dowolnego kierunku, co jest niezbędne w trudnych warunkach środowiskowych panujących w halach produkcyjnych. Wykonanie zgodnie ze standardami Telemecanique Sensors potwierdza wysoką jakość materiałów izolacyjnych oraz trwałość styków elektrycznych, co przekłada się na długą żywotność komponentu nawet przy częstych cyklach pracy.

Zastosowanie

Złącze XZCC43FCP40B znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn i utrzymaniu ruchu. Jest dedykowane do podłączania cewek elektrozaworów hydraulicznych i pneumatycznych, przetworników ciśnienia oraz różnego rodzaju czujników procesowych. Dzięki kątowej budowie, złącze doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej, gdzie proste wyprowadzenie kabla byłoby niemożliwe lub narażone na uszkodzenia mechaniczne. Brak elektroniki sygnalizacyjnej pozwala na stosowanie go w szerokim zakresie napięć roboczych, zarówno w obwodach prądu stałego (DC), jak i zmiennego (AC).

Wskazówki Montażowe

• Przed przystąpieniem do montażu należy upewnić się, że średnica zewnętrzna przewodu jest zgodna z zakresem dławnicy Pg11, aby zapewnić deklarowany stopień ochrony IP65.
• Podczas podłączania żył do bloku styków 2NO + 1OC należy zachować odpowiedni moment dokręcania śrub zaciskowych, co zapobiegnie przegrzewaniu się styków pod obciążeniem.
• Kątowa obudowa pozwala na ustawienie kierunku odejścia kabla w czterech pozycjach (co 90 stopni), co ułatwia optymalne prowadzenie tras kablowych.
• Należy pamiętać o poprawnym ułożeniu uszczelki między złączem a urządzeniem docelowym, aby uniknąć przedostania się wilgoci do wnętrza obudowy.

FAQ

• Czy złącze posiada wbudowane zabezpieczenie przeciwprzepięciowe? Nie, model ten nie posiada wbudowanych układów gasikowych ani diod LED, co czyni go uniwersalnym komponentem pasywnym.
• Jaki jest stopień ochrony tego złącza? Produkt posiada stopień ochrony IP65, co oznacza pełną ochronę przed pyłem i odporność na strumień wody.
• Czy złącze pasuje do standardowych elektrozaworów? Tak, standard DIN 43650 A (rozstaw pinów 18mm) jest najpowszechniejszym standardem stosowanym w hydraulice i pneumatyce siłowej.
