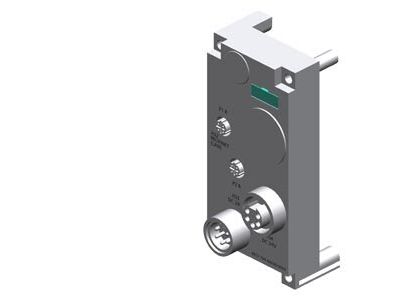

Złącze czołowe Profinet ET 200pro, CM IM PN M12 7/8" | 6ES7194-4AJ00-0AA0 Siemens

Alternatywny kod produktu: 6ES71944AJ000AA0

Opis i Kluczowe Cechy

Złącze czołowe Profinet ET 200pro o symbolu 6ES7194-4AJ00-0AA0 firmy Siemens to moduł przyłączeniowy do interfejsu PROFINET w systemie ET 200pro. Wyposażone w dwa gniazda M12 oraz dwa gniazda 7/8" umożliwia elastyczne i szczelne łączenie przewodów w środowiskach o podwyższonych wymaganiach mechanicznych i higienicznych. Dzięki stopniowi ochrony IP65/67 moduł nadaje się do bezpośredniego montażu na maszynie, eliminując konieczność stosowania szaf sterowniczych.

• Stopień ochrony IP65/67: Gwarantuje odporność na pył i strumienie wody, umożliwiając instalację w trudnych warunkach przemysłowych bez dodatkowej obudowy.
• 2× M12 i 2× 7/8": Zapewnia uniwersalność podłączeń – M12 dla szybkich złączy czujników/aktuatorów, 7/8" dla zasilania i komunikacji w standardzie PROFINET.
• Hot swapping (wymiana w trakcie pracy): Umożliwia wymianę modułów bez wyłączania instalacji, minimalizując przestoje produkcyjne.
• Zaawansowana diagnostyka (High Feature): Szybkie lokalizowanie usterek dzięki szczegółowym komunikatom diagnostycznym, co skraca czas reakcji serwisu.
• Modułowość i kompaktowa konstrukcja: Pozwala na elastyczne rozbudowywanie systemu I/O bez zwiększania zajmowanej przestrzeni na maszynie.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa i standardami przemysłowymi (CE). System ET 200pro podlega ciągłemu zarządzaniu jakością przez firmę Siemens, co zapewnia powtarzalność parametrów i niezawodność w aplikacjach krytycznych. Stopień ochrony IP65/67 potwierdza odporność na wnikanie ciał stałych i wilgoci zgodnie z normą IEC 60529.

Zastosowanie

Moduł przyłączeniowy CM IM PN M12 7/8" przeznaczony jest do systemu I/O ET 200pro, sprawdza się w rozproszonej automatyce maszyn i linii produkcyjnych, szczególnie w strefach o wysokich wymaganiach mechanicznych i higienicznych.

• Budowa rozproszonych sieci PROFINET w trudnych warunkach przemysłowych (obszary narażone na wibracje, pył, wilgoć).
• Połączenie czujników, siłowników i modułów wykonawczych w bezpośrednim sąsiedztwie maszyny – bez szafy sterowniczej.
• Systemy transportowe, linie montażowe i aplikacje motoryzacyjne wymagające szybkiej wymiany modułów (hot swapping).
• Zastosowania w przemyśle spożywczym, napojów i chemicznym, gdzie wymagane jest mycie urządzeń wodą pod ciśnieniem.

Wskazówki Montażowe

Montaż i podłączenie złącza czołowego powinna wykonywać wyłącznie osoba posiadająca odpowiednie kwalifikacje (np. uprawnienia SEP). Przed pracą bezwzględnie odłącz napięcie zasilania systemu ET 200pro. Moduł mocuje się bezpośrednio na konstrukcji maszyny lub szynie DIN (dostępnej w systemie). Do podłączenia przewodów stosuj złącza M12 i 7/8" zgodnie z dokumentacją techniczną Siemens. Moment dokręcania oraz przekrój przewodów dobieraj zgodnie z danymi producenta – przekroczenie wartości może uszkodzić gniazda lub obniżyć szczelność IP. Po montażu sprawdź poprawność dławnic i uszczelek, aby zachować stopień ochrony IP65/67.

FAQ

• Czy moduł można wymieniać bez wyłączania napięcia? Tak, system ET 200pro obsługuje hot swapping – można wymieniać moduły przyłączeniowe bez odłączania całej instalacji, pod warunkiem że pozostałe moduły są zasilane. Zawsze jednak postępuj zgodnie z instrukcją BHP producenta.
• Jaki stopień ochrony ma to złącze? Moduł posiada stopień ochrony IP65/67, co oznacza pełną odporność na pył oraz ochronę przed silnym strumieniem wody i krótkotrwałym zanurzeniem.
• Czy złącze jest kompatybilne z innymi wersjami ET 200pro? Tak, jest dedykowane do interfejsów PROFINET w systemie ET 200pro. Przed zakupem sprawdź zgodność z konkretnym typem interfejsu (np. CM IM PN) w karcie katalogowej Siemens.
