Zielony kryty/czerwony wystający podświetl. przycisk dwuklawiszowy Fi 22 1no+1nc Harmony Push-in XB | XB4BL734155 Schneider Electric

Opis i Kluczowe Cechy

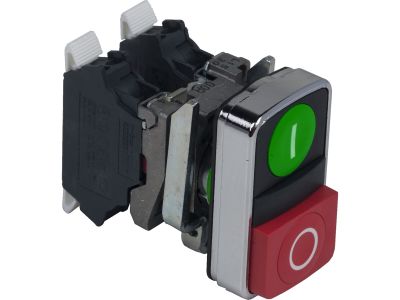

Dwuklawiszowy przycisk sterowniczy z serii Harmony Push-in XB firmy Schneider Electric (symbol XB4BL734155) łączy funkcjonalność podświetlenia z dwoma różnymi typami klawiszy: zielonym wpuszczanym (krytym) oraz czerwonym wystającym. Wyposażony w zestyk 1NO+1NC, średnicę montażową Fi 22 mm i wygodny system podłączenia Push-in, zapewnia szybki i pewny montaż w panelach operatorskich oraz rozdzielnicach.

• Zestyki 1NO+1NC: Jeden zestyk normalnie otwarty i jeden normalnie zamknięty umożliwiają sterowanie dwoma niezależnymi obwodami lub realizację funkcji przełącznej (np. start/stop w jednym urządzeniu).
• Średnica montażowa Fi 22 mm: Standardowy otwór 22 mm gwarantuje kompatybilność z typowymi obudowami, pulpitami operatorskimi i szafami sterowniczymi.
• Podświetlane klawisze: Podświetlenie ułatwia identyfikację stanu pracy urządzenia przy słabym oświetleniu – barwa światła zgodna z kolorem klawisza (zielona / czerwona).
• Zielony wpuszczany + czerwony wystający klawisz: Wpuszczany zielony przycisk zmniejsza ryzyko przypadkowego załączenia, czerwony wystający zapewnia szybki i intuicyjny dostęp w sytuacjach awaryjnych.
• System Push-in: Technologia szybkiego podłączania przewodów (bez użycia narzędzi) skraca czas montażu i redukuje ryzyko błędów połączeniowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz jest oznaczony znakiem CE. Zaprojektowany i wyprodukowany zgodnie z wysokimi standardami jakości Schneider Electric (seria Harmony). Szczegółowe informacje o konkretnych normach można znaleźć w karcie katalogowej producenta.

Zastosowanie

Dwuklawiszowy przycisk z podświetleniem i zestykami NO/NC znajduje zastosowanie w różnorodnych układach sterowania i sygnalizacji.

• Sterowanie dwustanowe maszynami i urządzeniami (Start/Stop, załącz/wyłącz) w przemyśle i automatyce.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w rozdzielnicach i szafach sterowniczych.
• Sygnalizacja stanu pracy (podświetlenie wskazuje aktywność) na pulpitach operatorskich oraz panelach HMI.
• Zastosowania w automatyce budynkowej – sterowanie oświetleniem, roletami, bramami, przyciskami awaryjnego zatrzymania.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przycisk przeznaczony jest do montażu w otworze o średnicy 22 mm (panel, obudowa, szafa). Połączenia przewodów wykonać zgodnie z dokumentacją producenta, korzystając z systemu Push-in – odpowiedni przekrój przewodu (zalecany 0,5–1,5 mm²). Nie przekraczać maksymalnego momentu dokręcania śrub mocujących, jeśli występują. Po montażu sprawdzić poprawność działania i ciągłość połączeń.

FAQ

• Czy przycisk jest podświetlany? Jakie jest napięcie podświetlenia? Tak, oba klawisze są podświetlane. Napięcie zasilania podświetlenia zależy od wariantu – szczegółowe dane znajdują się w karcie katalogowej produktu (symbol XB4BL734155).
• Jaki stopień ochrony IP ma ten przycisk? Dla części czołowej zamontowanej w panelu standardowo osiągany jest stopień ochrony IP20 (od strony czoła). Pełne dane o IP podaje producent w dokumentacji technicznej.
• Jak działa zestyk NO i NC – czy każdy klawisz steruje jednym obwodem? Przycisk dwuklawiszowy ma wspólny zestyk 1NO+1NC – jeden klawisz (zielony wpuszczany) przełącza obwód NO, drugi (czerwony wystający) przełącza obwód NC. Dla pełnej konfiguracji należy zapoznać się ze schematem w instrukcji.
