Zestyki pomocnicze do styczników BG, 2NO+2NC | 11BGX1022 Lovato Electric

Opis i Kluczowe Cechy

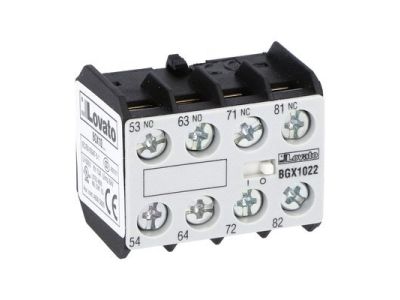

Zestyki pomocnicze Lovato Electric o numerze katalogowym 11BGX1022 to zaawansowany moduł rozszerzający, zaprojektowany specjalnie dla miniaturowych styczników serii BG. Urządzenie oferuje konfigurację styków 2NO (normalnie otwarte) oraz 2NC (normalnie zamknięte), co pozwala na kompleksową realizację sygnałów zwrotnych oraz blokad elektrycznych w układach automatyki. Dzięki zastosowaniu wysokiej jakości materiałów przewodzących, zestyki charakteryzują się niską rezystancją przejścia oraz wysoką niezawodnością łączeniową nawet przy niskich napięciach sterujących.

• Konfiguracja 2NO+2NC: Umożliwia jednoczesne sterowanie sygnalizacją stanu pracy oraz realizację obwodów bezpieczeństwa.
• Kompaktowa budowa: Moduł montowany jest bezpośrednio na czole stycznika, co nie zwiększa szerokości aparatu na szynie DIN.
• Wysoka trwałość mechaniczna: Konstrukcja przystosowana do intensywnej eksploatacji w wymagających warunkach przemysłowych.
• Precyzyjne zaciski śrubowe: Zapewniają pewne trzymanie przewodów i minimalizują ryzyko poluzowania się połączeń pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach profesjonalnych. Zestyki spełniają wymagania normy IEC/EN 60947-5-1 dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiadają również certyfikację CE oraz UL/CSA, co potwierdza ich dopuszczenie do obrotu na rynkach globalnych i zgodność z najwyższymi standardami jakościowymi.

Zastosowanie

Zestyki pomocnicze 11BGX1022 znajdują szerokie zastosowanie w systemach sterowania silnikami, gdzie niezbędne jest monitorowanie stanu pracy stycznika głównego. Są idealnym rozwiązaniem dla:

• Układów automatyki przemysłowej do przesyłania informacji o załączeniu napędu do sterowników PLC.
• Systemów sygnalizacji optycznej i akustycznej informujących o awarii lub gotowości maszyny.
• Realizacji blokad elektrycznych w układach nawrotnych (lewo-prawo), zapobiegających jednoczesnemu załączeniu dwóch styczników.
• Rozdzielnic niskiego napięcia, gdzie wymagana jest optymalizacja miejsca przy zachowaniu pełnej funkcjonalności sterowania.

Wskazówki Montażowe

Montaż modułu zestyków pomocniczych jest intuicyjny i nie wymaga specjalistycznych narzędzi. Należy go zatrzasnąć na przedniej części stycznika serii BG aż do usłyszenia charakterystycznego kliknięcia, które sygnalizuje poprawne osadzenie mechaniczne. Podczas podłączania przewodów zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka, co zwiększa powierzchnię styku i zapobiega utlenianiu miedzi. Należy przestrzegać zalecanego momentu dokręcania śrub zaciskowych, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu trwałego połączenia elektrycznego.

FAQ

• Czy te zestyki pasują do styczników innych producentów? Nie, moduł 11BGX1022 jest dedykowany wyłącznie do serii miniaturowych styczników BG marki Lovato Electric.
• Czy montaż zestyków wymaga demontażu stycznika z szyny DIN? Nie, konstrukcja pozwala na szybki montaż czołowy bez konieczności odpinania stycznika głównego od szyny montażowej.
• Jaka jest funkcja styków NC w tym module? Styki NC (normalnie zamknięte) przewodzą prąd, gdy stycznik jest w stanie spoczynku, i rozłączają obwód w momencie przyciągnięcia kotwicy stycznika, co jest kluczowe dla obwodów bezpieczeństwa i blokad.
