Zestaw zacisków pryzmowych do rozłączników NH1 70-150mm2 Cu/Al 1 przewód - zestaw 3szt., LT | LZ151 Hager

Opis i Kluczowe Cechy

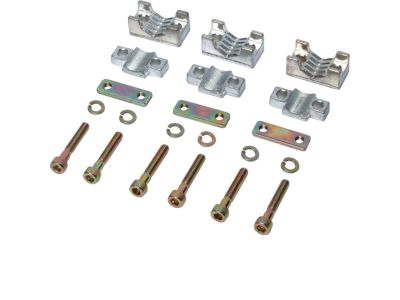

Zestaw zacisków pryzmowych LZ151 przeznaczony jest do rozłączników bezpiecznikowych typu NH1. Obejmuje zakres przekroju przewodów od 70 do 150 mm² zarówno dla miedzi (Cu), jak i aluminium (Al). Zestaw składa się z 3 sztuk, co pozwala na kompleksowe podłączenie trzech faz w typowej instalacji trójfazowej. Konstrukcja pryzmowa zapewnia samoczynne centrowanie przewodu i wysoki nacisk powierzchniowy, co przekłada się na niską rezystancję przejścia i niezawodne połączenie.

• Zakres przekroju 70-150 mm²: umożliwia podłączenie przewodów o dużym przekroju stosowanych w rozdzielniach głównych i przyłączach kablowych.
• Materiał Cu/Al: kompatybilność zarówno z przewodami miedzianymi, jak i aluminiowymi – eliminuje konieczność stosowania dodatkowych reduktorów bimetalowych.
• Zestaw 3 sztuk: gotowy do podłączenia trzech przewodów fazowych w rozłączniku NH1.
• Konstrukcja pryzmowa: zapewnia pewny docisk i niską rezystancję przejścia, co minimalizuje straty mocy i ryzyko nagrzewania się połączenia.
• Dedykowany do rozłączników NH1: precyzyjnie dopasowany do podstaw bezpiecznikowych odpowiedniego typu, co ułatwia montaż i gwarantuje prawidłowe działanie.

Zgodność z Normami

Produkt jest zgodny z wymaganiami europejskich norm dotyczących niskiego napięcia oraz posiada certyfikat CE. Został zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami branżowymi, co potwierdza jego bezpieczeństwo i niezawodność w aplikacjach przemysłowych.

Zastosowanie

Zestaw zacisków pryzmowych LZ151 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przyłączanie przewodów o dużych przekrojach w rozłącznikach bezpiecznikowych NH1. Sprawdza się w różnorodnych scenariuszach:

• Podłączanie przewodów w rozłącznikach bezpiecznikowych NH1 w rozdzielniach głównych niskiego napięcia.
• Przyłącza kablowe do szyn zbiorczych w rozdzielnicach przemysłowych i komercyjnych.
• Wymiana istniejących zacisków na bardziej niezawodne rozwiązanie w trakcie modernizacji instalacji.
• Montaż w układach zasilania obiektów użyteczności publicznej oraz infrastruktury energetycznej.

Wskazówki Montażowe

Montaż zacisków powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia. Przed montażem należy upewnić się, że przewód mieści się w zakresie 70-150 mm² i jest odpowiednio przygotowany (oczyszczony, ewentualnie nasmarowany pastą do aluminium). Dokręcanie śrub przeprowadzić z momentem zgodnym z dokumentacją producenta (brak w danych wejściowych – zastosować wartości typowe dla danego rozmiaru). Przekrój przewodu dobrać do obciążenia prądowego. Po zaciśnięciu sprawdzić pewność osadzenia i brak luzów.

FAQ

• Czy zaciski LZ151 nadają się do przewodów aluminiowych? Tak, zacisk został zaprojektowany zarówno dla przewodów miedzianych, jak i aluminiowych w zakresie przekroju 70-150 mm².
• Ile przewodów można podłączyć do jednego zacisku? Każdy zacisk w zestawie jest przystosowany do podłączenia jednego przewodu o przekroju z zakresu 70-150 mm².
• Zestaw zawiera 3 sztuki – czy to wystarczy do wykonania przyłącza trójfazowego? Tak, zestaw 3 sztuk jest kompletem dla trzech przewodów fazowych w typowym rozłączniku NH1.
