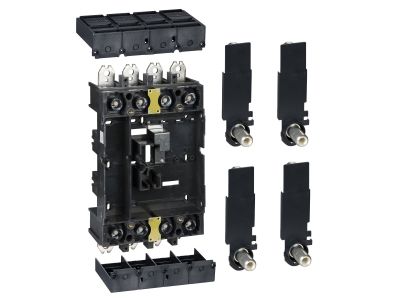

Zestaw wtykowy NSX250 Vigi 4P Compact NSX | LV429292 Schneider Electric

Opis i Kluczowe Cechy

Zestaw wtykowy NSX250 Vigi 4P Compact NSX (symbol LV429292) to kompletne rozwiązanie umożliwiające szybkie i pewne podłączenie wyłącznika kompaktowego z wbudowanym modułem różnicowoprądowym. Przeznaczony do pracy z wyłącznikami serii Compact NSX o prądzie znamionowym 250 A, w konfiguracji czterobiegunowej (4P). Dzięki konstrukcji wtykowej instalacja nie wymaga użycia narzędzi – oszczędza czas i redukuje ryzyko błędów montażowych.

• Dedykowany do NSX250 (250 A): gwarantuje pełną kompatybilność elektryczną i mechaniczną z wyłącznikami kompaktowymi o obciążalności 250 A, zapewniając bezpieczne przewodzenie prądu bez ryzyka przeciążenia.
• Konfiguracja 4P (czterobiegunowa): umożliwia kompleksową ochronę i sterowanie w układach trójfazowych z przewodem neutralnym – idealny do sieci TN, TT i IT.
• Zintegrowany moduł Vigi: realizuje funkcję różnicowoprądową (ochrona przeciwporażeniowa), co zwiększa bezpieczeństwo użytkowników i instalacji.
• Montaż wtykowy: eliminuje potrzebę przykręcania przewodów – skraca czas instalacji i ułatwia wymianę wyłącznika w razie konieczności serwisu.
• Kompatybilność z serią Compact NSX: precyzyjne dopasowanie mechaniczne i elektryczne, bez ryzyka luzów lub nieprawidłowego styku.

Zgodność z Normami

Zestaw wtykowy NSX250 Vigi 4P Compact NSX został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co potwierdza jego bezpieczeństwo i niezawodność w standardowych instalacjach niskiego napięcia.

Zastosowanie

Zestaw wtykowy znajduje zastosowanie w rozdzielnicach przemysłowych i komercyjnych, wszędzie tam, gdzie wymagana jest szybka i pewna wymiana wyłącznika kompaktowego z zabezpieczeniem różnicowoprądowym. Szczególnie polecany do:

• Realizacji rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej, biurach i halach produkcyjnych.
• Sterowania i zabezpieczania obwodów odbiorników trójfazowych (np. silniki, agregaty, klimatyzatory) z jednoczesną ochroną przeciwporażeniową.
• Systemów automatyki budynkowej (BMS), gdzie wymagana jest szybka rekonfiguracja lub serwis bez przestojów.
• Instalacji wymagających łatwego demontażu i ponownego montażu wyłącznika (np. w wózkach wypustowych lub szafach sterowniczych).

Wskazówki Montażowe

Montaż i wymiana zestawu wtykowego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest bezpieczny (brak napięcia). Zestaw przeznaczony jest do montażu na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych dobierz zgodnie z obciążalnością prądową wyłącznika (250 A) oraz wymaganiami norm instalacyjnych. Moment dokręcania połączeń śrubowych – stosuj się do wartości podanych w dokumentacji technicznej producenta (dostępnej na stronie Schneider Electricder Electric). Nie dokręcaj na siłę, aby nie uszkodzić obudowy ani styków.

FAQ

• Czy zestaw wtykowy LV429292 współpracuje z każdym wyłącznikiem Compact NSX? Jest dedykowany do wyłączników serii Compact NSX o prądzie 250 A i konfiguracji 4 biegunów. Sprawdź symbol swojego wyłącznika – musi to być NSX250 4P (z lub bez modułu Vigi).
• Jaki stopień ochrony (IP) ma ten zestaw? Producent nie podaje konkretnego IP dla samego zestawu wtykowego. Standardowo aparatura tego typu montowana w rozdzielnicy uzyskuje ochronę IP20 (ochrona przed ciałami stałymi >12 mm). Ostateczny stopień ochrony całej rozdzielnicy zależy od obudowy.
• Czy zestaw zawiera moduł różnicowoprądowy (Vigi)? Tak, w nazwie produktu wskazano „Vigi” – oznacza to, że zestaw wtykowy jest przystosowany do współpracy z wyłącznikiem wyposażonym w moduł różnicowoprądowy. Sam zestaw nie zawiera modułu Vigi, lecz umożliwia jego podłączenie (wyłącznik z Vigi montuje się na zestawie).
