Zestaw wtykowy NSX250 4P Compact NSX | LV429290 Schneider Electric

Opis i Kluczowe Cechy

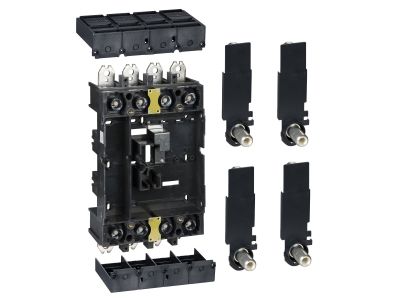

Zestaw wtykowy LV429290 przeznaczony do wyłączników Compact NSX250 4P, stanowiący akcesorium montażowe ułatwiające podłączanie przewodów. Kompatybilny z wyłącznikami Compact NSX100, NSX160 oraz NSX250 w wersji 4-biegunowej. Konstrukcja wtykowa pozwala na szybkie i pewne połączenie bez dodatkowych narzędzi, co skraca czas instalacji i zwiększa bezpieczeństwo połączeń.

• Kompatybilność z gamą Compact: Przeznaczony do wyłączników Compact NSX100, NSX160, NSX250 w konfiguracji 4P – uniwersalny wybór w obrębie całej serii, również w wersji DC.
• Konstrukcja wtykowa: Umożliwia szybkie i powtarzalne podłączenie przewodów bez konieczności stosowania narzędzi – ułatwia montaż i serwis w rozdzielnicach.
• Zastosowanie w rozdzielnicach: Jako element wyposażenia montażowego wyłącznika – idealny do instalacji głównych i podrozdzielnic w budynkach przemysłowych i komercyjnych.
• Bezpieczne połączenie: Zaprojektowany do pracy z wyłącznikami o dużych obciążeniach – zapewnia stabilność i niezawodność połączeń przy prądach znamionowych wyłącznika.
• Elastyczność konfiguracji: Zgodność z wyłącznikami Compact NSX DC – może być stosowany również w instalacjach prądu stałego.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikat CE. Zastosowano materiały i konstrukcję zgodną z obowiązującymi standardami w branży elektroinstalacyjnej. Montaż i użytkowanie należy prowadzić zgodnie z dokumentacją producenta.

Zastosowanie

Zestaw wtykowy LV429290 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i bezpieczne podłączenie wyłącznika Compact NSX w rozdzielnicy. Dzięki kompatybilności z wieloma modelami gamy Compact sprawdza się w różnorodnych instalacjach.

• Montaż wyłączników Compact NSX w rozdzielnicach głównych i podrozdzielnicach w budynkach przemysłowych, komercyjnych i użyteczności publicznej.
• Modernizacja istniejących instalacji – wymiana lub dodanie wyłącznika 4-biegunowego w systemie dystrybucji energii.
• Instalacje wymagające szybkiego odłączania i podłączania przewodów, np. przy częstym serwisie lub rozbudowie układu.
• Systemy zasilania w instalacjach prądu stałego z wyłącznikami Compact NSX DC – zgodność gwarantowana przez producenta.

Wskazówki Montażowe

Montaż zestawu wtykowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Należy ściśle przestrzegać instrukcji montażu dołączonej do wyłącznika oraz zaleceń producenta dotyczących momentu dokręcania połączeń śrubowych. Przekrój przyłączanych przewodów należy dobrać zgodnie z prądem znamionowym wyłącznika oraz obowiązującymi normami (np. PN-HD 60364). Przed rozpoczęciem prac upewnij się, że wyłącznik jest odłączony od zasilania.

FAQ

• Czy zestaw wtykowy LV429290 jest kompatybilny z wyłącznikami Compact NSX160? Tak, zestaw przeznaczony jest do wyłączników Compact NSX100, NSX160 oraz NSX250 w wersji 4-biegunowej, w tym również wariantów DC.
• Czy zestaw zawiera przewody lub listwy zaciskowe? Nie, zestaw jest akcesorium montażowym – stanowi wyłącznie część wtykową do podłączenia przewodów. Przewody należy przygotować oddzielnie, zgodnie z dokumentacją wyłącznika.
• Jaki jest stopień ochrony IP zestawu? W dokumentacji nie podano konkretnego stopnia IP dla samego zestawu wtykowego. Standardowo dla akcesoriów montowanych wewnątrz rozdzielnic przyjmuje się IP20. Szczegółowe dane dotyczące ochrony całego wyłącznika znajdują się w jego karcie katalogowej.
