Opis i Kluczowe Cechy

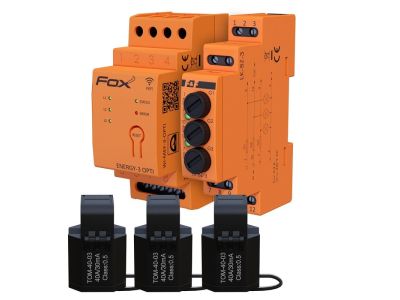

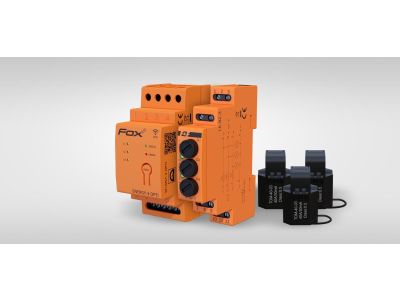

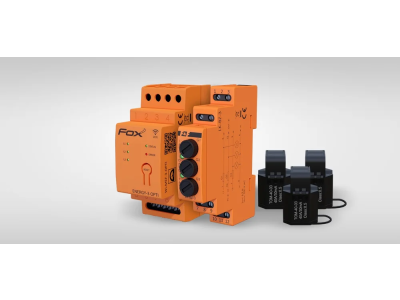

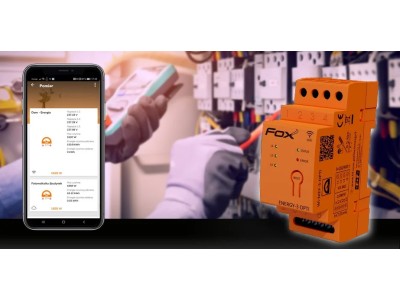

Zestaw WI-MEF-3-OPTI-40SET to zaawansowane rozwiązanie od renomowanego producenta F&F, dedykowane do precyzyjnego monitorowania parametrów sieci elektrycznej w układach trójfazowych. Sercem zestawu jest inteligentny monitor zużycia energii Wi-MEF-3-OPTI-40, który współpracuje z dedykowanymi przekładnikami prądowymi o zakresie pomiarowym do 40 A. Dzięki zintegrowanej antenie wewnętrznej i modułowi Wi-Fi, urządzenie umożliwia bezprzewodową transmisję danych bezpośrednio do chmury F&F, co pozwala na zdalny odczyt parametrów poprzez aplikację mobilną lub przeglądarkę internetową.

Kluczowe cechy zestawu obejmują:

• Kompleksowy pomiar parametrów: Urządzenie rejestruje nie tylko zużycie energii czynnej, ale również bieżące wartości napięć, prądów oraz mocy w każdej z trzech faz.
• Bezprzewodowa komunikacja: Wykorzystanie standardu Wi-Fi eliminuje konieczność prowadzenia dodatkowych przewodów komunikacyjnych, co znacząco obniża koszty instalacji.
• Zintegrowane zabezpieczenie LK-BZ-3: Dołączona lampka sygnalizacyjna z modułem zabezpieczającym chroni układ przed skutkami przeciążeń, wykorzystując klasyczne wkładki topikowe o wymiarach 5×20 mm.
• Wizualna diagnostyka: Lampka kontrolna pozwala na natychmiastową weryfikację obecności zasilania oraz stanu technicznego bezpieczników.

Zgodność z Normami

Zestaw został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim. Wykorzystanie standardowych wkładek topikowych 5×20 mm w module LK-BZ-3 zapewnia pełną zgodność z powszechnie stosowanymi systemami zabezpieczeń nadprądowych. Urządzenia spełniają wymogi dyrektyw unijnych dotyczących aparatury niskiego napięcia (LVD) oraz urządzeń radiowych (RED), co gwarantuje stabilną pracę w środowisku przemysłowym i domowym.

Zastosowanie

Zestaw WI-MEF-3-OPTI-40SET znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrotechnicznych, gdzie kluczowa jest optymalizacja kosztów energii oraz nadzór nad infrastrukturą. Idealnie sprawdza się w:

• Instalacjach fotowoltaicznych (PV): Monitorowanie produkcji energii oraz bilansowanie międzyfazowe.
• Systemach pomp ciepła: Precyzyjne opomiarowanie zużycia energii przez urządzenia o wysokim poborze mocy w celu weryfikacji ich efektywności (COP).
• Inteligentnych budynkach (Smart Home): Integracja z systemami zarządzania energią i wykrywanie anomalii w sieci, takich jak przekroczenia dopuszczalnych poziomów napięć.
• Małych zakładach produkcyjnych: Kontrola obciążenia poszczególnych maszyn i urządzeń trójfazowych.

Wskazówki Montażowe

Montaż zestawu powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Urządzenia są przystosowane do montażu na standardowej szynie DIN (TH-35). Podczas instalacji należy zwrócić uwagę na:

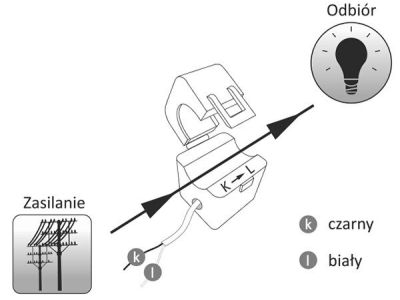

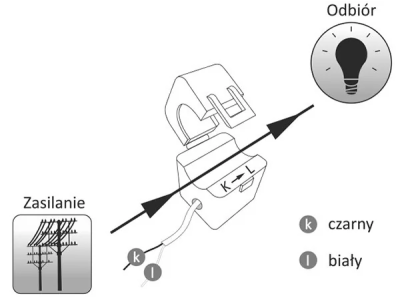

• Kierunkowość przekładników: Przekładniki prądowe 40 A muszą być założone na przewody fazowe zgodnie z kierunkiem przepływu energii wskazanym na obudowie.

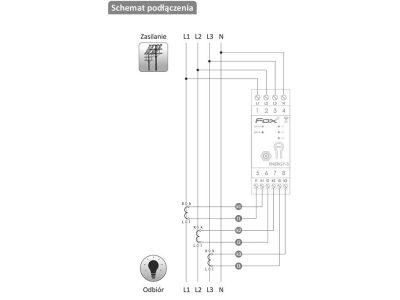

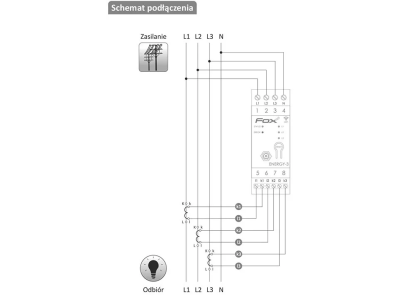

• Podłączenie napięciowe: Przewody pomiarowe napięcia powinny być podłączone do odpowiednich zacisków L1, L2, L3 oraz N, zapewniając stabilny styk i odpowiedni moment dokręcania zacisków śrubowych.
• Zasięg sieci Wi-Fi: Ze względu na antenę wewnętrzną, należy upewnić się, że rozdzielnica nie tłumi sygnału radiowego w stopniu uniemożliwiającym komunikację z routerem.
• Wymiana wkładek: W module LK-BZ-3 można stosować wkładki o prądzie znamionowym do 6,3 A, co pozwala na elastyczne dostosowanie poziomu ochrony do potrzeb obwodu pomocniczego.

FAQ

1. Czy urządzenie wymaga zewnętrznej anteny?
Nie, monitor Wi-MEF-3-OPTI-40 posiada wbudowaną antenę wewnętrzną, co ułatwia montaż wewnątrz typowych rozdzielnic z tworzywa sztucznego.

2. Jaki jest maksymalny prąd pomiarowy?
Zestaw jest wyposażony w przekładniki pozwalające na pomiar prądu o natężeniu do 40 A na każdą z faz.

3. Czy dane są zapisywane w przypadku utraty połączenia Wi-Fi?
Urządzenie przesyła dane do chmury F&F w czasie rzeczywistym. W przypadku braku sieci, bieżący podgląd może być ograniczony, jednak po przywróceniu połączenia system synchronizuje parametry skumulowane.

4. Jakie bezpieczniki pasują do lampki LK-BZ-3?
Należy stosować standardowe wkładki topikowe szklane lub ceramiczne o wymiarach 5×20 mm i prądzie maksymalnym do 6,3 A.
