Opis i Kluczowe Cechy

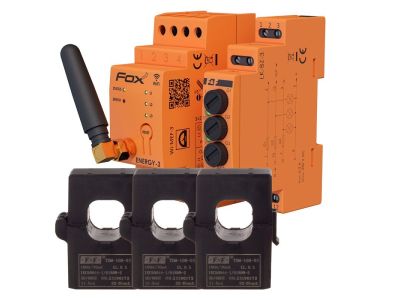

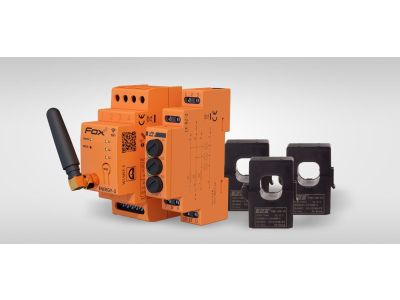

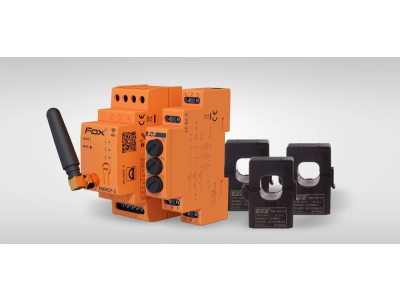

Zestaw WI-MEF-3-100SET to zaawansowane rozwiązanie od renomowanego producenta F&F, łączące w sobie funkcjonalność inteligentnego monitoringu energii z fizycznym zabezpieczeniem i sygnalizacją stanu sieci. Sercem zestawu jest trójfazowy monitor zużycia energii elektrycznej Wi-MEF-3-100, który komunikuje się bezprzewodowo poprzez sieć Wi-Fi. Urządzenie to pozwala na precyzyjny pomiar prądów o natężeniu do 100 A dzięki dołączonym do zestawu przekładnikom prądowym, co eliminuje konieczność rozpinania głównych torów prądowych podczas montażu.

Drugim elementem zestawu jest trójfazowa lampka sygnalizacyjna LK-BZ-3 zintegrowana z modułem zabezpieczającym. Wyposażona w klasyczne wkładki topikowe o wymiarach 5×20 mm, zapewnia skuteczną ochronę przed skutkami przeciążeń i zwarć. Dzięki temu zestawowi użytkownik zyskuje nie tylko wgląd w parametry sieci w czasie rzeczywistym poprzez aplikację mobilną FOX lub przeglądarkę internetową, ale również fizyczną barierę ochronną dla aparatury modułowej.

• Szeroki zakres pomiarowy: Obsługa prądów do 100 A pozwala na monitorowanie rozbudowanych instalacji domowych i przemysłowych.
• Komunikacja Wi-Fi: Zdalny dostęp do danych bez konieczności prowadzenia dodatkowych przewodów komunikacyjnych.
• Wizualizacja danych: Intuicyjna aplikacja FOX umożliwia analizę zużycia energii, mocy czynnej, biernej oraz monitorowanie napięć i prądów.
• Zintegrowane zabezpieczenie: Lampka LK-BZ-3 chroni obwody pomiarowe i sygnalizuje obecność napięcia na poszczególnych fazach.

Zgodność z Normami

Urządzenia wchodzące w skład zestawu zostały zaprojektowane i wykonane zgodnie z europejskimi standardami dotyczącymi aparatury modułowej i systemów automatyki budynkowej. Monitor Wi-MEF-3 spełnia rygorystyczne normy dotyczące kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania w instalacjach niskiego napięcia. Lampka sygnalizacyjna LK-BZ-3 wykorzystuje standardowe wkładki topikowe 5×20 mm, co gwarantuje łatwość serwisowania i pełną zgodność z przepisami dotyczącymi ochrony instalacji przed skutkami przetężeń.

Zastosowanie

Zestaw WI-MEF-3-100SET znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz sektorze usługowym. Jest idealnym rozwiązaniem do:

• Monitoringu instalacji fotowoltaicznych: Pozwala na precyzyjną kontrolę produkcji energii oraz bilansowanie zużycia własnego.
• Opomiarowania pomp ciepła: Umożliwia weryfikację efektywności energetycznej systemów grzewczych.
• Zarządzania energią w domach inteligentnych: Wykrywanie przekroczeń napięć lub nadmiernego poboru mocy pozwala na optymalizację kosztów.
• Przemysłowych rozdzielnic niskiego napięcia: Jako element kontrolno-pomiarowy monitorujący stan obciążenia poszczególnych faz.

Wskazówki Montażowe

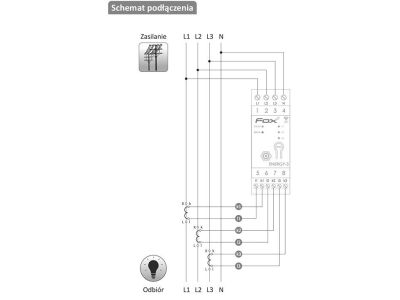

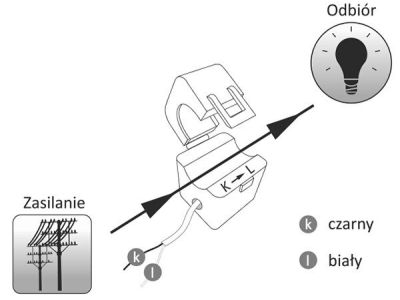

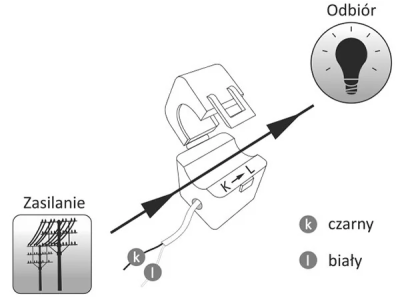

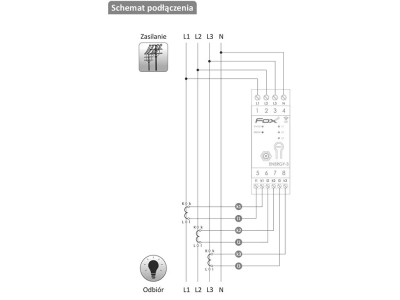

Montaż zestawu powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Oba urządzenia są przystosowane do montażu na standardowej szynie DIN (TH-35). Podczas instalacji należy zwrócić szczególną uwagę na kierunek montażu przekładników prądowych 100 A – ich niewłaściwe zorientowanie może skutkować błędnymi odczytami kierunku przepływu energii. Przewody sygnałowe z przekładników należy podłączyć do odpowiednich zacisków monitora Wi-MEF-3. W przypadku lampki LK-BZ-3, należy stosować wkładki topikowe o prądzie znamionowym nieprzekraczającym 6,3 A. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, aby zapewnić trwały i pewny styk elektryczny w zaciskach śrubowych.

FAQ

1. Czy do działania monitora wymagana jest bramka (hub)?
Nie, monitor Wi-MEF-3 łączy się bezpośrednio z lokalnym routerem Wi-Fi, co upraszcza konfigurację systemu.

2. Czy mogę wymienić wkładki bezpiecznikowe w lampce LK-BZ-3 na inne?
Tak, można stosować standardowe wkładki topikowe 5×20 mm o prądzie do 6,3 A, co pozwala na dostosowanie poziomu zabezpieczenia do potrzeb konkretnego obwodu.

3. Czy aplikacja FOX jest płatna?
Dostęp do aplikacji mobilnej FOX oraz podstawowej wizualizacji danych przez przeglądarkę jest zazwyczaj bezpłatny dla użytkowników urządzeń F&F z serii FOX.

4. Czy zestaw poradzi sobie z pomiarem energii oddawanej do sieci?
Tak, monitor jest dwukierunkowy, co czyni go idealnym narzędziem do współpracy z instalacjami prosumenckimi (PV).
