Zestaw uziemiająco-pomiarowy, CPES-3 | 302227 Cellpack

Opis i Kluczowe Cechy

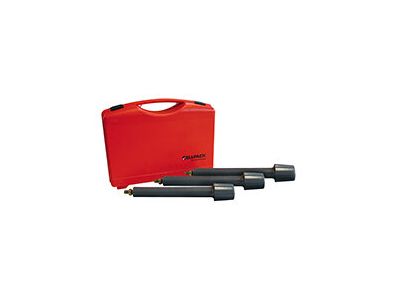

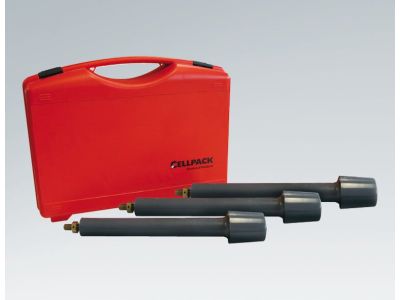

Zestaw uziemiająco-pomiarowy CPES-3 o symbolu 302227 to dedykowane narzędzie do wykonywania połączeń galwanicznych między żyłami kabli w systemach złączy rozłącznych. Wykorzystuje technologię konektorową, co zapewnia szybki i pewny montaż. Produkt jest kompatybilny ze wszystkimi trójnikowymi złączami rozdzielczymi CTS oraz trójnikowymi złączami sprzęgającymi CTKS, a także z głowicami kątowymi CPS.

• Technologia konektorowa: Umożliwia szybkie i bezpieczne wykonywanie połączeń galwanicznych bez konieczności stosowania dodatkowych narzędzi, co skraca czas prac instalacyjnych i pomiarowych.
• Kompatybilność z CTS i CTKS: Zestaw pasuje do wszystkich trójnikowych złączy rozdzielczych CTS oraz sprzęgających CTKS, gwarantując uniwersalność zastosowania w różnych konfiguracjach kablowych.
• Przeznaczenie do głowic kątowych CPS: Specjalnie zaprojektowany do współpracy z głowicami kątowymi CPS, co pozwala na wygodne uziemienie i pomiar w trudno dostępnych miejscach.
• Zastosowanie w pomiarach galwanicznych: Umożliwia łatwe wykonanie połączeń testowych przy sprawdzaniu ciągłości, rezystancji izolacji oraz innych pomiarów eksploatacyjnych.
• Solidne wykonanie: Elementy zestawu odporne na wielokrotne użytkowanie, zapewniające powtarzalność i niezawodność połączeń.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada certyfikat CE. Jego konstrukcja spełnia wymagania stawiane osprzętowi do kabli energetycznych i złączy rozłącznych, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Zestaw CPES-3 znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie, bezpieczne i powtarzalne wykonanie połączenia galwanicznego pomiędzy żyłami kabli w systemach złączy CTS/CTKS. Polecany jest dla służb utrzymania ruchu, ekip pomiarowych oraz instalatorów sieci kablowych.

• Uziemianie i pomiar głowic kątowych CPS w stacjach transformatorowych i rozdzielnicach napowietrznych.
• Wykonywanie połączeń testowych podczas pomiarów ciągłości i rezystancji izolacji w kablach elektroenergetycznych.
• Łączenie galwaniczne żył w trójnikowych złączach rozdzielczych CTS przy pracach konserwacyjnych i awaryjnych.
• Wspomaganie procedur sprawdzania poprawności montażu złączy w sieciach dystrybucyjnych SN i nn.

Wskazówki Montażowe

Montaż i użytkowanie zestawu uziemiająco-pomiarowego CPES-3 powinno być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od kabla. Przed przystąpieniem do prac upewnij się, że kabel jest całkowicie odizolowany od sieci. Podczas instalacji postępuj zgodnie z instrukcją producenta – zwróć uwagę na prawidłowe dociśnięcie elementów konektorowych. Przekrój żył i rodzaj izolacji muszą być zgodne z przeznaczeniem złączy CTS/CTKS. Po zakończeniu prac wykonaj obowiązkowe pomiary kontrolne.

FAQ

• Czy zestaw CPES-3 jest kompatybilny ze złączami CTKS? Tak, zestaw jest kompatybilny ze wszystkimi trójnikowymi złączami sprzęgającymi CTKS, co potwierdza producent.
• Do czego służy zestaw uziemiająco-pomiarowy CPES-3? Służy do wykonywania połączeń galwanicznych między żyłami kabli w złączach typu CTS i CTKS, a także do uziemiania i pomiaru głowic kątowych CPS.
• Czy do montażu potrzebne są dodatkowe narzędzia? Nie, zestaw wykorzystuje technologię konektorową, która pozwala na szybkie połączenie bez użycia specjalistycznych narzędzi.
