Zestaw tulejek izolowanych 4-16 (100) I | 181505 Cimco

Opis i Kluczowe Cechy

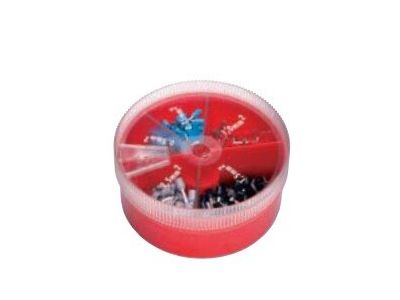

Zestaw tulejek izolowanych marki CIMCO o numerze katalogowym 181505 to profesjonalne rozwiązanie przeznaczone do trwałego i bezpiecznego zakańczania przewodów wielodrutowych (linek). W skład zestawu wchodzi 100 sztuk tulejek o zróżnicowanych przekrojach w zakresie od 4 mm² do 16 mm², co czyni go niezwykle uniwersalnym narzędziem w warsztacie każdego elektroinstalatora. Każda tulejka została wykonana z wysokiej jakości miedzi elektrolitycznej, która została poddana procesowi cynowania galwanicznego. Taka obróbka powierzchniowa skutecznie zapobiega utlenianiu się materiału i gwarantuje minimalną rezystancję styku w miejscu połączenia.

• Szeroki zakres przekrojów: Zestaw obejmuje tulejki od 4 mm² do 16 mm², umożliwiając pracę z przewodami o różnej obciążalności prądowej.
• Izolacja polipropylenowa: Kołnierze izolacyjne wykonane z polipropylenu ułatwiają wprowadzanie wiązek miedzianych do wnętrza tulejki i chronią przed zwarciami.
• Odporność termiczna: Zastosowane materiały pozwalają na stabilną pracę w szerokim zakresie temperatur, co jest kluczowe w rozdzielnicach o dużym zagęszczeniu aparatury.
• Zgodność kolorystyczna: Izolacja posiada oznaczenia kolorystyczne ułatwiające szybką identyfikację przekroju podczas prac montażowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi, co zapewnia pełne bezpieczeństwo użytkowania w instalacjach przemysłowych i domowych. Tulejki spełniają wymagania normy DIN 46228 część 4, która określa parametry techniczne oraz wymiary końcówek tulejkowych z izolacją. Dzięki temu użytkownik ma pewność, że połączenie będzie kompatybilne ze standardowymi zaciskami aparatury modułowej, takimi jak wyłączniki nadprądowe czy styczniki.

Zastosowanie

Zestaw tulejek izolowanych CIMCO znajduje szerokie zastosowanie w profesjonalnych pracach elektroinstalacyjnych. Jest niezastąpiony przy:

• Prefabrykacji szaf sterowniczych i rozdzielnic elektrycznych, gdzie wymagana jest najwyższa precyzja połączeń.
• Podłączaniu odbiorników mocy wymagających przewodów o przekrojach 4 mm², 6 mm², 10 mm² oraz 16 mm².
• Zabezpieczaniu końcówek linek przed rozwarstwianiem się (tzw. "miotełkowaniem") podczas dokręcania zacisków śrubowych.
• Instalacjach automatyki budynkowej i przemysłowej, gdzie stabilność sygnału i zasilania jest priorytetem.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Izolację z przewodu należy zdjąć na długości odpowiadającej części metalowej tulejki, dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Dobór tulejki: Należy ściśle dopasować przekrój tulejki do przekroju znamionowego żyły przewodu.
• Zaciskanie: Do montażu należy używać wyłącznie profesjonalnych prasek dedykowanych do tulejek izolowanych. Proces zaciskania powinien być przeprowadzony do momentu pełnego zaprasowania tulejki na żyle.
• Kontrola: Po zaciśnięciu należy upewnić się, że izolacja przewodu dochodzi do kołnierza izolacyjnego tulejki, a część metalowa stabilnie trzyma się na przewodzie.

FAQ

1. Czy zestaw zawiera organizer?
Zestaw dostarczany jest w formie pakietu 100 sztuk tulejek, co pozwala na uzupełnienie stanów magazynowych w profesjonalnych organizerach warsztatowych.

2. Czy tulejki są odporne na korozję?
Tak, dzięki procesowi cynowania galwanicznego miedź jest chroniona przed wpływem wilgoci i utlenianiem, co wydłuża żywotność styku.

3. Czy można stosować te tulejki do przewodów typu drut?
Nie, tulejki izolowane są przeznaczone wyłącznie do przewodów typu linka (wielodrutowych) w celu ich usztywnienia i poprawy kontaktu w zacisku.
