Zestaw tulejek izolowanych 0,5-2,5 (400) I | 181502 Cimco

Opis i Kluczowe Cechy

Zestaw tulejek izolowanych marki CIMCO o numerze katalogowym 181502 to profesjonalne rozwiązanie przeznaczone do trwałego i bezpiecznego zakańczania przewodów wielodrutowych (linek). W skład zestawu wchodzi 400 sztuk tulejek o przekrojach od 0,5 mm² do 2,5 mm², co pokrywa najpopularniejsze zapotrzebowanie w instalacjach sterowniczych i rozdzielczych. Każda tulejka została wykonana z miedzi elektrolitycznej o wysokim stopniu czystości, co gwarantuje doskonałą przewodność elektryczną oraz minimalizację spadków napięcia na stykach.

• Szeroki zakres przekrojów: Zestaw obejmuje tulejki o przekrojach 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm² oraz 2,5 mm², umożliwiając elastyczne dopasowanie do różnych typów okablowania.
• Izolacja polipropylenowa: Kołnierze izolacyjne wykonane z wytrzymałego tworzywa sztucznego chronią przed zwarciami i ułatwiają wprowadzanie odizolowanego przewodu do wnętrza tulejki.
• Powłoka galwaniczna: Powierzchnia miedzi jest cynowana, co skutecznie zabezpiecza element przed utlenianiem i korozją, zapewniając długowieczność połączenia nawet w trudnych warunkach środowiskowych.

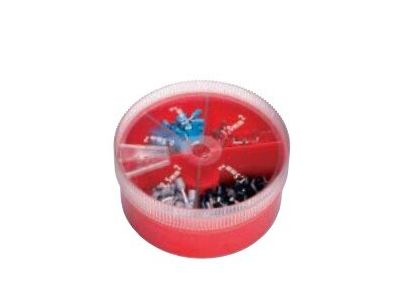

• Zorganizowane opakowanie: Całość dostarczana jest w praktycznym pudełku z przegródkami, co ułatwia utrzymanie porządku w torbie narzędziowej i szybką identyfikację potrzebnego rozmiaru.

Zgodność z Normami

Produkty marki CIMCO projektowane są z myślą o najwyższych standardach bezpieczeństwa obowiązujących w elektrotechnice. Tulejki spełniają wymagania normy DIN 46228, co jest kluczowe dla zapewnienia powtarzalności parametrów mechanicznych i elektrycznych. Zastosowanie certyfikowanych komponentów pozwala na bezproblemowy odbiór instalacji przez inspektorów oraz gwarantuje pełną kompatybilność z profesjonalnymi praskami zaciskowymi.

Zastosowanie

Zestaw znajduje szerokie zastosowanie w sektorze przemysłowym oraz elektroinstalacyjnym. Jest niezastąpiony podczas montażu aparatury modułowej na szynach DIN (TH35), gdzie precyzyjne zakończenie linki zapobiega rozwarstwianiu się drucików pod zaciskiem śrubowym. Idealnie sprawdza się w szafach sterowniczych, systemach automatyki budynkowej oraz przy budowie rozdzielnic niskiego napięcia. Dzięki różnorodności rozmiarów, zestaw jest podstawowym wyposażeniem każdego elektryka utrzymania ruchu oraz instalatora systemów HVAC.

Wskazówki Montażowe

Aby uzyskać optymalne parametry połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu należy usunąć na długości odpowiadającej części miedzianej tulejki, dbając o to, aby nie uszkodzić poszczególnych drucików linki.
• Dobór narzędzia: Do zaciskania należy używać wyłącznie dedykowanych prasek czołowych lub bocznych, które zapewniają odpowiedni profil zaciśnięcia (np. trapezowy lub kwadratowy).
• Kontrola osadzenia: Po zaciśnięciu należy upewnić się, że izolacja przewodu dochodzi do kołnierza tulejki, a miedziana część jest trwale zespolona z żyłą.
• Moment dokręcania: Przy montażu w zaciskach śrubowych aparatów elektrycznych należy stosować moment dokręcania zgodny ze specyfikacją producenta danego urządzenia.

FAQ

Czy tulejki w zestawie są kolorowane zgodnie z kodem DIN?
Tak, tulejki CIMCO stosują standardową kolorystykę ułatwiającą szybką identyfikację przekroju znamionowego przez instalatora.

Czy zestaw nadaje się do przewodów typu drut?
Nie, tulejki izolowane są przeznaczone wyłącznie do przewodów typu linka (wielodrutowych) w celu ich usztywnienia i ochrony przed uszkodzeniem mechanicznym w zacisku.

Czy pudełko jest wielorazowego użytku?
Tak, solidne opakowanie z tworzywa sztucznego posiada trwałe zamknięcie i może być wielokrotnie uzupełniane po zużyciu poszczególnych rozmiarów tulejek.
