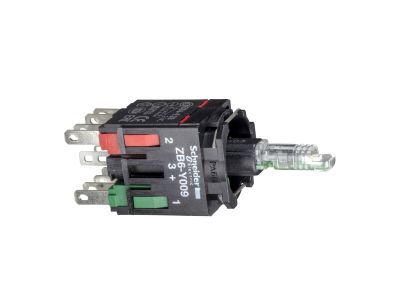

Zestaw świetlny zielony zintegrowany LED, 1NO, 12…24V Harmony XB6 | ZB6ZB31B Schneider Electric

Opis i Kluczowe Cechy

Zestaw świetlny zielony zintegrowany LED z serii Harmony XB6 o symbolu ZB6ZB31B to gotowy moduł łączący korpus montażowy, styk pomocniczy 1NO oraz blok świetlny LED. Zasilany napięciem 12…24 V AC/DC zapewnia wyraźną sygnalizację wizualną w szafach sterowniczych i na panelach operatorskich. Kompaktowa konstrukcja skraca czas montażu i eliminuje konieczność doboru osobnych elementów.

• Styk 1NO (normalnie otwarty): umożliwia wysyłanie sygnału sterującego do styczników, przekaźników lub PLC; styk jest beznapięciowy, co daje swobodę konfiguracji.
• Zintegrowany LED zielony (12…24 V AC/DC): niskie napięcie zasilania zwiększa bezpieczeństwo obsługi, a dioda LED charakteryzuje się długą żywotnością i niskim poborem mocy.
• Gotowy zestaw montażowy: korpus mocujący, styk i blok świetlny są fabrycznie złożone, co przyspiesza instalację i redukuje ryzyko błędów montażowych.
• Przeznaczony do serii Harmony XB6: kompatybilny z przyciskami, przełącznikami i puszkami tej rodziny, co gwarantuje spójność wizualną i mechaniczną.
• Uniwersalne napięcie zasilania LED: zakres 12…24 V AC/DC pozwala stosować zestaw zarówno w instalacjach prądu stałego, jak i przemiennego bez dodatkowych konwersji.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Jest zgodny z ogólnymi normami europejskimi dotyczącymi aparatury modułowej i niskich napięć. W razie potrzeby szczegółowe deklaracje zgodności można uzyskać u producenta.

Zastosowanie

Zestaw świetlny ZB6ZB31B znajduje zastosowanie wszędzie tam, gdzie potrzebna jest wizualna sygnalizacja stanu urządzenia oraz możliwość wysłania impulsu sterującego. Sprawdza się w automatyce przemysłowej i budynkowej.

• Sygnalizacja pracy maszyn i urządzeń – zielona dioda informuje o załączeniu lub poprawnym zadziałaniu.
• Sterowanie odbiornikami poprzez styk 1NO – wysyłanie impulsu do stycznika, przekaźnika lub wejścia PLC.
• Panel operatorski w szafie sterowniczej – jako element przycisku podświetlanego z miejscem na etykietę.
• Automatyka budynkowa – sygnalizacja stanu oświetlenia, sterowania roletami czy klimatyzacją.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Zestaw przeznaczony jest do montażu w otworze montażowym o średnicy 22 mm (zgodnie z normami IEC/EN 60947-5-1) na płycie czołowej lub w adapterze rozdzielnicy. Dokręcaj elementy z momentem podanym w dokumentacji producenta. Przekrój przewodów przyłączeniowych dobierz do prądu obwodu sterowania. Styk 1NO nie wymaga oddzielnego zasilania – jego obciążalność zależy od obwodu zewnętrznego (nie przekraczaj dopuszczalnych parametrów). Podczas lutowania lub zaciskania przewodów stosuj odpowiednie narzędzia.

FAQ

• Jakie jest napięcie zasilania diody LED w zestawie ZB6ZB31B? Dioda LED jest przystosowana do napięcia 12…24 V AC/DC. Nie należy podłączać wyższego napięcia – grozi uszkodzeniem diody.
• Czy zestaw można stosować w warunkach wilgotnych lub na zewnątrz? Brak jest informacji o stopniu ochrony tego konkretnego modelu. Standardowo elementy serii Harmony XB6 są projektowane do pracy w suchych pomieszczeniach z stopniem ochrony IP20 (po stronie styków). W przypadku szczególnych wymagań stosuj odpowiednie osłony.
• Czy styk 1NO jest zwierny czy rozwierny w stanie spoczynku? Styk 1NO (normalnie otwarty) jest rozwarty w stanie spoczynku. Zwiera się po naciśnięciu przycisku (lub w zależności od zastosowanego aktuatora). Umożliwia to sterowanie impulsowe.
