Zestaw świetlny z diodą LED biały 24V AC/DC Harmony XB4 | ZBVB14 Schneider Electric

Opis i Kluczowe Cechy

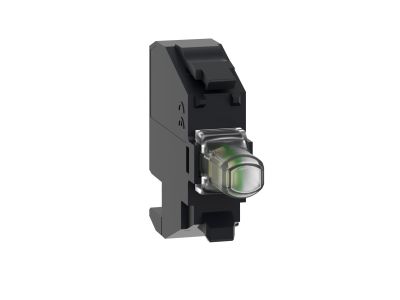

Zestaw świetlny ZBVB14 firmy Schneider Electric to biały moduł LED z wbudowaną diodą, przeznaczony do pracy przy napięciu 24V AC/DC. Dzięki kompaktowej konstrukcji i kompatybilności z seriami Harmony XB4 i XB5 umożliwia łatwą rozbudowę paneli sterowniczych. Szeroki zakres temperatur pracy od -40°C do 70°C gwarantuje niezawodność w trudnych warunkach, a stopień ochrony IP20 zapewnia bezpieczną pracę w suchych pomieszczeniach.

• Napięcie zasilania 24V AC/DC: Uniwersalność zastosowania zarówno w systemach prądu stałego, jak i zmiennego, bez konieczności stosowania dodatkowych przetwornic.
• Wbudowana dioda LED biała: Wyraźna sygnalizacja optyczna o długiej żywotności, niskim poborze mocy i odporności na wibracje.
• Kompatybilność z seriami Harmony XB4 i XB5: Łatwy montaż i wymiana w istniejących przyciskach i przełącznikach selekcyjnych bez narzędzi.
• Stopień ochrony IP20: Chroni przed przypadkowym dotknięciem części pod napięciem podczas montażu i eksploatacji.
• Szeroki zakres temperatur -40°C do 70°C: Niezawodna praca w ekstremalnych warunkach przemysłowych i klimatycznych.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm bezpieczeństwa i posiada certyfikat CE. Ze względu na przeznaczenie do montażu w urządzeniach sterowniczych, zapewnia ochronę przed porażeniem prądem (IP20) oraz odporność na warunki środowiskowe w zadeklarowanym zakresie temperatur.

Zastosowanie

Zestaw świetlny ZBVB14 jest przeznaczony do sygnalizacji stanu pracy maszyn i urządzeń w automatyce przemysłowej oraz budynkowej. Może być montowany w podświetlanych przyciskach sterowniczych i przełącznikach selekcyjnych serii Harmony.

• Wizualna sygnalizacja załączenia lub wyłączenia obwodu (np. gotowość maszyny, alarm).
• Indykacja stanu pracy styczników, przekaźników lub sterowników PLC.
• Oznaczenie pozycji przełączników selekcyjnych (np. tryb ręczny/automatyczny).
• Uzupełnienie paneli operatorskich w szafach sterowniczych i rozdzielnicach.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Zestaw świetlny przeznaczony jest do montażu w otworach 22 mm paneli i obudów (zgodnie z normą DIN 43700). Podłączenie przewodów wykonać zgodnie z dokumentacją techniczną producenta, zwracając uwagę na dobór przekroju przewodów i moment dokręcania zacisków.

FAQ

• Czy zestaw świetlny ZBVB14 posiada wbudowaną diodę LED? Tak, moduł wyposażony jest w białą diodę LED, która świeci po podaniu napięcia 24V AC/DC.
• Jaki jest stopień ochrony zestawu? Podana przez producenta ochrona przed dotykiem bezpośrednim wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy ≥12,5 mm i palcami, ale bez ochrony przed wilgocią.
• Czy można go stosować w temperaturach ujemnych? Tak, dopuszczalny zakres temperatur pracy wynosi od -40°C do 70°C, co umożliwia instalację w nieogrzewanych pomieszczeniach i zewnętrznych obudowach (w suchych warunkach).
