Zestaw świetlny z diodą LED biały 230-240V AC Harmony XB4 Push-in | ZBVM15 Schneider Electric

Opis i Kluczowe Cechy

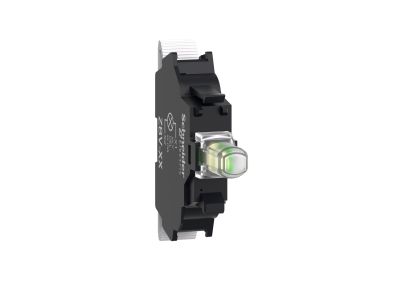

Zestaw świetlny ZBVM15 firmy Schneider Electric to moduł sygnalizacyjny z wbudowaną diodą LED, przeznaczony do podświetlania przycisków i przełączników serii Harmony XB4 oraz XB5. Działa przy napięciu zasilania 230–240 V AC, co umożliwia bezpośrednie podłączenie do standardowych obwodów oświetlenia sygnalizacyjnego w instalacjach przemysłowych. Dzięki zastosowaniu zacisków wtykowych Push-in montaż i wymiana są szybkie i nie wymagają dodatkowych narzędzi. Kompaktowa obudowa z tworzywa sztucznego oraz stopień ochrony IP20 gwarantują bezpieczną pracę w suchych pomieszczeniach rozdzielnic i panelach operatorskich.

• Napięcie zasilania 230–240 V AC: Gotowość do bezpośredniego wpięcia w standardową sieć – eliminuje konieczność stosowania dodatkowych zasilaczy.
• Zaciski wtykowe Push-in: Szybkie łączenie przewodów bez użycia śrubokręta – skraca czas montażu i ułatwia serwis.
• Wbudowana dioda LED biała: Wyraźna sygnalizacja wizualna o długiej żywotności – brak konieczności wymiany źródła światła w toku eksploatacji.
• Kompatybilność z Harmony XB4 i XB5: Pasuje do całej rodziny 22 mm aparatów sterowniczych – ułatwia modernizację istniejących paneli.
• Stopień ochrony IP20: Chroni operatora przed przypadkowym dotknięciem elementów pod napięciem – zwiększa bezpieczeństwo w suchych warunkach pracy.
• Szeroki zakres temperatury pracy -40…70°C: Zapewnia niezawodne działanie w zróżnicowanych warunkach środowiskowych, od chłodni po hale produkcyjne.

Zgodność z Normami

Produkt zaprojektowano zgodnie z europejskimi standardami bezpieczeństwa oraz wymaganiami dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej. Posiada oznaczenie CE. Stopień ochrony IP20 zapewnia ochronę przed dotykiem części niebezpiecznych. Montaż należy wykonać zgodnie z instrukcją producenta.

Zastosowanie

Zestaw świetlny ZBVM15 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wyraźna sygnalizacja wizualna w panelach sterowniczych i maszynach. Sprawdza się w systemach automatyki przemysłowej, budynkowej oraz w rozdzielnicach elektrycznych.

• Sygnalizacja stanu pracy maszyn (np. uruchomienie, awaria, gotowość) na przyciskach i przełącznikach podświetlanych.
• Wskazanie położenia przełączników selekcyjnych w szafach sterowniczych – łatwe odróżnienie funkcji przy różnych kolorach diod.
• Modernizacja starszych paneli operatorskich – wymiana modułów świetlnych na LED bez ingerencji w okablowanie (dzięki łączu Push-in).
• Automatyka budynkowa – sygnalizacja załączenia obwodów w tablicach rozdzielczych i sterownikach oświetlenia.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po wcześniejszym odłączeniu napięcia od obwodu. Zestaw należy wpiąć w kompatybilny przycisk lub przełącznik serii XB4/XB5 z 22 mm otworem montażowym. Przewody łączyć za pomocą zacisków Push-in zgodnie z instrukcją – nie stosować siły, a przekrój przewodów dobrać do obciążenia (maks. 1,5 mm²). Producent zaleca moment dokręcania ewentualnych połączeń śrubowych zgodny z dokumentacją techniczną. Po montażu sprawdzić działanie sygnalizacji przy włączonym napięciu.

FAQ

• Czy zestaw ZBVM15 posiada wbudowaną diodę LED? Tak, moduł wyposażono w białą diodę LED, która świeci po przyłożeniu napięcia 230–240 V AC. Nie wymaga wymiany źródła światła.
• Jaki jest stopień ochrony tego zestawu świetlnego? Deklarowany stopień ochrony IP20 – chroni przed dotykiem części pod napięciem, ale nie jest odporny na wilgoć ani pył. Przeznaczony do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Czy mogę go użyć z przełącznikami innych producentów? ZBVM15 jest dedykowany do serii Harmony XB4 i XB5 firmy Schneider Electric (otwór 22 mm). W przypadku innych systemów należy sprawdzić kompatybilność mechaniczną i elektryczną.
