Zestaw świetlny Fi-22mm biały LED 230-240v Harmony XB4 | ZBVM14 Schneider Electric

Opis i Kluczowe Cechy

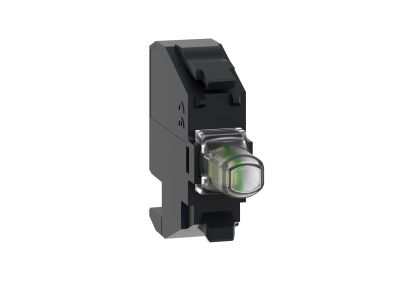

Zestaw świetlny LED Harmony XB4 marki Schneider Electric (symbol ZBVM14) to moduł sygnalizacyjny z wbudowaną diodą LED o białej barwie, zaprojektowany do pracy przy napięciu 230–240 V AC. Dzięki plastikowemu korpusowi i zaciskom wtykowym umożliwia szybki montaż w otworze 22 mm, co przekłada się na łatwą modernizację i serwisowanie istniejących układów sterowania. Jest w pełni kompatybilny z przyciskami i przełącznikami selekcyjnymi serii Harmony XB4 oraz XB5.

• Napięcie zasilania 230–240 V AC: gwarantuje bezpośrednie podłączenie do typowych obwodów oświetleniowych i sygnalizacyjnych bez dodatkowych zasilaczy.
• Wbudowana dioda LED (biała): zapewnia wyraźną i energooszczędną sygnalizację wizualną, widoczną z daleka, przy minimalnym poborze mocy.
• Kompatybilność z serią Harmony XB4 i XB5: pasuje do istniejących otworów 22 mm oraz modułów stykowych, co ułatwia rozbudowę i standaryzację paneli sterowniczych.
• Stopień ochrony IP20: chroni operatorów przed przypadkowym kontaktem z elementami pod napięciem, a jednocześnie umożliwia pracę w suchych pomieszczeniach rozdzielnic i szaf sterowniczych.
• Szeroki zakres temperatur pracy -40°C do +70°C: pozwala na stosowanie zarówno w ogrzewanych halach produkcyjnych, jak i w nieogrzewanych obiektach czy na zewnątrz (w osłonie).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zaprojektowano go zgodnie z zasadami ochrony przed porażeniem prądem elektrycznym i obciążeniami termicznymi, co potwierdza stopień ochrony IP20 i konstrukcja z materiałów izolacyjnych. (Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta).

Zastosowanie

Zestaw świetlny ZBVM14 przeznaczony jest do wizualnej sygnalizacji stanu pracy maszyn i urządzeń w przemyśle oraz automatyce budynkowej. Dzięki standardowemu otworowi 22 mm i kompatybilności z przyciskami Harmony może być montowany w istniejących panelach operatorskich.

• Sygnalizacja załączenia lub awarii w szafach sterowniczych i na pulpity operatorskie.
• Podświetlenie przycisków sterowniczych oraz przełączników selekcyjnych w celu wskazania aktywnego trybu pracy.
• Wizualne wsparcie dla operatorów w systemach alarmowych i liniach produkcyjnych.
• Modułowa modernizacja starszych instalacji – wymiana tradycyjnych żarówek na energooszczędną diodę LED bez zmiany główki przycisku.

Wskazówki Montażowe

Montaż zestawu świetlnego powinien być wykonany przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Element mocuje się w otworze 22 mm za pomocą pierścienia zaciskowego (dostarczonego z przyciskiem). Zaciski wtykowe należy podłączać zgodnie ze schematem producenta, stosując przewody o przekroju dobranym do prądu obciążenia. Po zamontowaniu sprawdź poprawność połączeń i izolację. Nie przekraczaj dopuszczalnej temperatury pracy – zakres -40…+70°C.

FAQ

• Czy zestaw świetlny jest podświetlany diodą LED? Tak, blok wyposażono w zintegrowaną diodę LED o barwie białej, zasilaną bezpośrednio napięciem 230–240 V AC. Nie wymaga zewnętrznego zasilacza ani rezystora.
• Jaki stopień ochrony ma ten moduł? Deklarowany stopień ochrony to IP20 – oznacza to ochronę przed dotykiem palcami, ale nie przed wnikaniem wody. Należy go montować w suchych obudowach lub rozdzielnicach.
• Z jakimi przyciskami jest kompatybilny? Moduł przeznaczony jest do serii Harmony XB4 i XB5 – pasuje do wszystkich główek przycisków, przełączników selekcyjnych i sygnalizatorów o średnicy otworu 22 mm z łączeniem wtykowym.
