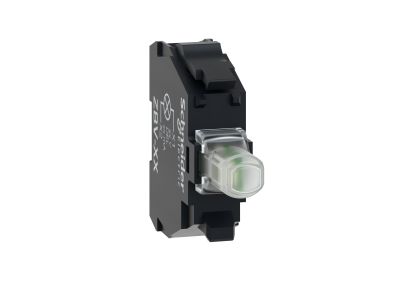

Zestaw świetlny biały do główki Fi-22mm LED 12V zaciski śrubowe Harmony XB4 | ZBVJ1 Schneider Electric

Opis i Kluczowe Cechy

Zestaw świetlny Harmony XB4 firmy Schneider Electric (symbol ZBVJ1) to gotowy moduł LED o białej barwie światła, zasilany napięciem 12 V. Przeznaczony do główek o średnicy 22 mm z serii XB4 i XB5, zapewnia wyraźną sygnalizację wizualną w maszynach i szafach sterowniczych. Dzięki zintegrowanej diodzie LED oraz zaciskom śrubowym umożliwia szybki montaż i wymianę bez potrzeby stosowania dodatkowych elementów.

• Wbudowana dioda LED 12 V: gwarantuje niskie zużycie energii i długą żywotność, a także wyraźną sygnalizację bez konieczności podłączania zewnętrznego źródła światła.
• Zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów, ułatwiając instalację oraz serwisowanie.
• Stopień ochrony IP20: chroni operatora przed przypadkowym dotknięciem elementów pod napięciem, co podnosi bezpieczeństwo użytkowania w typowych warunkach pracy.
• Szeroki zakres temperatur pracy (-40 °C do 70 °C): umożliwia stosowanie w różnych środowiskach przemysłowych, od chłodni po hale produkcyjne.
• Kompatybilność z seriami Harmony XB4 i XB5: pozwala na łatwą wymianę i konfigurację jednostek sygnalizacyjnych w istniejących instalacjach.

Zgodność z Normami

Zestaw świetlny ZBVJ1 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada znak CE. Deklarowany stopień ochrony IP20 odpowiada wymaganiom dla aparatury montowanej w suchych pomieszczeniach (np. w rozdzielnicach). Producent gwarantuje bezpieczeństwo użytkowania pod warunkiem zastosowania zgodnego z przeznaczeniem.

Zastosowanie

Zestaw świetlny ZBVJ1 przeznaczony jest do sygnalizacji stanu pracy maszyn i urządzeń w przemyśle oraz automatyce budynkowej. Dzięki uniwersalnej średnicy 22 mm może być montowany w standardowych główkach przycisków i przełączników.

• Sygnalizacja pracy (ON) lub awarii w panelach sterowniczych maszyn.
• Wskazywanie trybu pracy (automatyczny / ręczny) w szafach automatyki.
• Podświetlanie przycisków sterowniczych w celu ułatwienia identyfikacji funkcji.
• Elementy wizualnej informacji w systemach automatyki budynkowej (portiernie, centrale wentylacyjne).

Wskazówki Montażowe

Montaż zestawu świetlnego ZBVJ1 powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia zasilania. Należy wcisnąć moduł w główkę o średnicy 22 mm, a przewody podłączyć do zacisków śrubowych zgodnie z oznaczeniami na obudowie. Przekrój przewodów oraz moment dokręcania śrub muszą być dobrane zgodnie z dokumentacją producenta. Nie przekraczać napięcia zasilania 12 V DC.

FAQ

• Czy dioda w zestawie świeci na biało? Tak, zestaw świetlny ZBVJ1 emituje białe światło, co jest zalecane do uniwersalnej sygnalizacji wizualnej.
• Czy mogę użyć tego modułu z główką Harmony XB5? Tak, zestaw jest kompatybilny zarówno z serią XB4, jak i XB5 (otwór montażowy 22 mm).
• Jaki stopień ochrony ma ten zestaw? Deklarowany stopień ochrony to IP20 – oznacza ochronę przed dostępem do części pod napięciem, ale nie przed wilgocią ani pyłem, dlatego zalecany jest do montażu wewnątrz suchych rozdzielnic.
