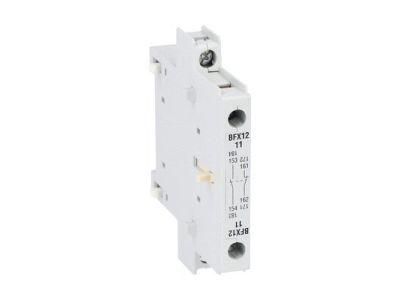

Zestaw styków pomocniczych do styczników BF00, BF09-BF38 montaż z boku, zaciski śrubowe, 1NO+1NC | BFX1211 Lovato Electric

Opis i Kluczowe Cechy

Zestaw styków pomocniczych Lovato Electric o numerze katalogowym BFX1211 to profesjonalne rozwiązanie dedykowane do rozbudowy funkcjonalności styczników serii BF00 oraz BF09-BF38. Moduł ten został zaprojektowany z myślą o wymagających aplikacjach przemysłowych, gdzie niezawodność sygnałów zwrotnych ma kluczowe znaczenie dla bezpieczeństwa i ciągłości procesów. Urządzenie oferuje konfigurację styków 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co pozwala na jednoczesną realizację funkcji podtrzymania oraz sygnalizacji stanu pracy lub błędu.

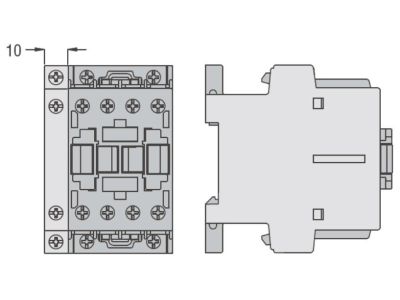

• Montaż boczny: Specjalna konstrukcja umożliwia zatrzaśnięcie modułu z boku stycznika, co jest idealnym rozwiązaniem w szafach sterowniczych o ograniczonej wysokości, gdzie montaż czołowy byłby niemożliwy.
• Zaciski śrubowe: Solidne zaciski gwarantują trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań mechanicznych.
• Wysoka trwałość: Mechanizmy Lovato Electric charakteryzują się długą żywotnością mechaniczną, co przekłada się na rzadsze przestoje serwisowe.
• Kompaktowa budowa: Precyzyjne wykonanie obudowy zapewnia idealne dopasowanie do korpusu stycznika głównego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do użytku w profesjonalnych instalacjach elektroenergetycznych. Styki pomocnicze BFX1211 spełniają wymagania normy IEC/EN 60947-5-1, która definiuje parametry aparatury sterowniczej i elementów przełączających. Posiadają one również certyfikację UL/CSA, co umożliwia ich stosowanie w maszynach eksportowanych na rynki północnoamerykańskie. Stopień ochrony zacisków zapewnia bezpieczeństwo przed przypadkowym dotykiem części pod napięciem zgodnie z obowiązującymi przepisami BHP.

Zastosowanie

Moduł BFX1211 znajduje szerokie zastosowanie w układach automatyki i sterowania silnikami. Jest niezbędnym elementem w systemach, które wymagają monitorowania stanu pracy stycznika przez sterowniki PLC lub systemy nadrzędne SCADA. Dzięki konfiguracji 1NO+1NC, elektrycy mogą łatwo zrealizować układ samopodtrzymania cewki stycznika przy jednoczesnym wyprowadzeniu sygnału o awarii lub gotowości do pracy. Produkt idealnie sprawdza się w rozdzielnicach przemysłowych, układach wentylacji, przepompowniach oraz liniach produkcyjnych, gdzie liczy się precyzja i szybkość reakcji aparatury pomocniczej.

Wskazówki Montażowe

Instalacja modułu BFX1211 jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Przed przystąpieniem do prac należy upewnić się, że zasilanie obwodu głównego i sterowniczego jest odłączone. Moduł należy nasunąć na boczny zaczep stycznika serii BF (BF00, BF09 do BF38) aż do momentu wyraźnego zatrzaśnięcia. Podczas podłączania przewodów zaleca się stosowanie tulejek zaciskowych, co zwiększa powierzchnię styku i zapobiega utlenianiu się miedzi. Należy przestrzegać zalecanego momentu dokręcania śrub, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu optymalnego docisku elektrycznego.

FAQ

• Czy moduł BFX1211 pasuje do wszystkich styczników Lovato? Moduł jest dedykowany konkretnie do serii BF00 oraz BF09-BF38. W przypadku większych styczników należy dobrać odpowiednie akcesoria z katalogu producenta.
• Czy mogę zamontować dwa takie moduły na jednym styczniku? Tak, konstrukcja styczników serii BF pozwala na montaż styków pomocniczych po obu stronach urządzenia, co pozwala na uzyskanie większej liczby sygnałów pomocniczych.
• Jaki jest typ zacisków w tym modelu? Model BFX1211 wyposażony jest w klasyczne i niezawodne zaciski śrubowe, które obsługują zarówno przewody sztywne (drut), jak i giętkie (linka).
