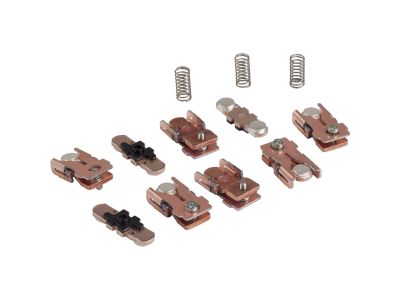

Zestaw styków LA5-D TeSys 3 bieguny dla LC1-D115 | LA5D1158031 Schneider Electric

Opis i Kluczowe Cechy

Zestaw styków głównych LA5-D TeSys firmy Schneider Electricder Electric to dedykowany komponent wymienny przeznaczony do styczników serii LC1-D115 oraz LC1-D150. Wykonany w konfiguracji trójbiegunowej (3P), zapewnia niezawodne przełączanie obwodów głównych w układach sterowania silnikami i innymi odbiornikami. Dzięki zastosowaniu sprawdzonych materiałów stykowych gwarantuje długą żywotność mechaniczną i elektryczną przy zachowaniu stabilności parametrów w trudnych warunkach eksploatacyjnych.

• Konfiguracja 3-biegunowa: umożliwia jednoczesne przełączanie trzech faz w trójfazowych obwodach zasilania, co jest standardem w aplikacjach przemysłowych.
• Kompatybilność z LC1-D115 oraz LC1-D150: zestaw zaprojektowany jako część zamienna do konkretnych modeli styczników, co ułatwia szybką i pewną wymianę bez modyfikacji montażu.
• Styki główne o sprawdzonej konstrukcji: zapewniają niską rezystancję przejścia i odporność na erozję łukową przy typowych obciążeniach silnikowych.
• Gama TeSys: komponent z uznanej rodziny aparatury modułowej, znanej z wysokiej jakości wykonania i zgodności z globalnymi standardami elektrotechnicznymi.
• Łatwy montaż na istniejącym styczniku: system szybkiego zatrzasku pozwala na wymianę styków bez użycia specjalistycznych narzędzi, skracając przestoje serwisowe.

Zgodność z Normami

Zestaw styków LA5-D TeSys został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, co potwierdza certyfikat CE. Przeznaczony do stosowania w instalacjach wymagających niezawodnego przełączania obwodów głównych stycznika w warunkach przemysłowych.

Zastosowanie

Zestaw styków LA5-D znajduje zastosowanie wszędzie tam, gdzie konieczna jest wymiana lub modernizacja styków głównych w stycznikach LC1-D115/150. Dzięki trójbiegunowej konfiguracji idealnie sprawdza się w układach sterowania napędami elektrycznymi i innymi odbiornikami trójfazowymi.

• Wymiana zużytych styków w stycznikach sterujących silnikami asynchronicznymi w maszynach przemysłowych.
• Serwis rozdzielnic głównych i sterowniczych w obiektach produkcyjnych i magazynowych.
• Modernizacja istniejących układów automatyki budynkowej (np. centrale wentylacyjne, pompy).
• Przywracanie sprawności stycznikom w instalacjach o dużym obciążeniu łączeniowym – piece, sprężarki, przenośniki.

Wskazówki Montażowe

Montaż zestawu styków LA5-D powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od całego układu. Należy postępować zgodnie z dokumentacją techniczną producenta – właściwie osadzić zestaw w gnieździe stycznika i sprawdzić poprawność docisku. Przekrój przewodów przyłączeniowych musi być dobrany do spodziewanego prądu obciążenia. Przed ponownym załączeniem napięcia zaleca się wykonanie próby zadziałania stycznika bez obciążenia.

FAQ

• Czy zestaw styków LA5-D zawiera podświetlenie lub elementy sygnalizacyjne? Nie, jest to zestaw styków głównych przeznaczony do przełączania obwodów siłowych. Nie posiada żadnych elementów świecących ani sygnalizacyjnych.
• Jaki jest stopień ochrony tego zestawu styków? Jako element wewnętrzny stycznika, stopień ochrony zależy od obudowy całego urządzenia. W typowej rozdzielnicy (IP20) zestaw nie wymaga dodatkowej ochrony przed pyłem i wilgocią.
• Jakie są tryby pracy styków w tym zestawie? Styki główne w zestawie LA5-D są zwierne (normalnie otwarte) – przewodzą w stanie załączenia stycznika. Przeznaczone są do pracy w obwodach prądu przemiennego o częstotliwości sieciowej.
