Zestaw styków AC-3, wlk. S3, 3-biegunowe, 30kW, 3NO, styki główne, 3 ruchome i 6 stałych | 3RT1944-6A Siemens

Alternatywny kod produktu: 3RT19446A

Opis i Kluczowe Cechy

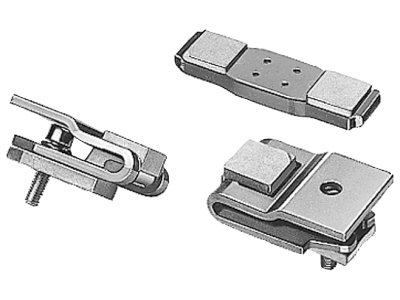

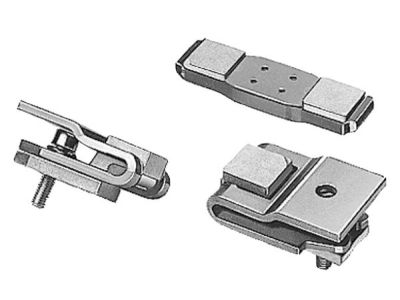

Zestaw styków głównych AC-3 Siemens SIRIUS o symbolu 3RT1944-6A przeznaczony do styczników wielkości S3. Produkt dedykowany do obwodów silnikowych – kategoria AC-3 gwarantuje bezpieczne łączenie przy rozruchu i zatrzymaniu silników indukcyjnych. Moc znamionowa 30 kW pozwala na sterowanie odbiornikami o znacznym obciążeniu. Konfiguracja 3-biegunowa (3NO) zapewnia rozłączanie wszystkich faz. W skład zestawu wchodzą 3 styki ruchome, 6 styków stałych oraz elementy mocujące.

• Kategoria użytkowania AC-3: zapewnia niezawodne łączenie silników indukcyjnych – wytrzymuje prądy rozruchowe i obciążenie przy wyłączaniu pod pełnym napięciem.
• Moc znamionowa 30 kW: umożliwia sterowanie silnikami o dużej mocy bez ryzyka przeciążenia styków.
• Konfiguracja 3NO (3-biegunowa): gwarantuje jednoczesne rozłączenie wszystkich trzech faz, podnosząc bezpieczeństwo instalacji.
• Kompletny zestaw naprawczy: 3 styki ruchome i 6 styków stałych wraz z elementami mocującymi – wszystko, czego potrzebujesz do wymiany, bez konieczności dokupowania dodatkowych części.
• Dedykowany do styczników wielkości S3: precyzyjnie dopasowany wymiarowo i mechanicznie, co skraca czas montażu i eliminuje ryzyko nieprawidłowego osadzenia.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymogami norm europejskich i posiada certyfikat CE. Parametry kategorii AC-3 odpowiadają standardowym wymaganiom dla łączenia silników indukcyjnych w instalacjach przemysłowych.

Zastosowanie

Zestaw styków 3RT1944-6A służy do regeneracji styczników w obwodach, w których występują częste łączenia silników oraz innych odbiorników o charakterze indukcyjnym. Sprawdzi się zarówno w serwisie, jak i podczas planowej wymiany elementów zużytych.

• Wymiana styków w stycznikach sterujących silnikami w maszynach produkcyjnych i obrabiarkach.
• Naprawa styczników w układach wentylacji, klimatyzacji i pomp – wszędzie tam, gdzie występuje kategoria AC-3.
• Przywracanie sprawności styczników w liniach technologicznych, dźwigach i suwnicach.
• Przeglądy okresowe i konserwacja rozdzielnic – prewencyjna wymiana styków przed wystąpieniem uszkodzenia.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy postępować zgodnie z instrukcją producenta stycznika – zwrócić szczególną uwagę na prawidłowe osadzenie styków ruchomych i stałych oraz moment dokręcania elementów mocujących. Przekrój przewodów doprowadzających do stycznika dobrać do rzeczywistego prądu obciążenia. Po zakończeniu prac wykonać próbę łączenia i pomiar rezystancji izolacji.

FAQ

• Do jakich styczników pasuje zestaw 3RT1944-6A? Zestaw przeznaczony jest do styczników Siemens SIRIUS wielkości S3 starszej serii. Dla nowszej serii SIRIUS 3RT2 należy stosować osobne zestawy styków (np. 3RT2944-6A).
• Czy zestaw zawiera wszystkie niezbędne elementy do wymiany? Tak – w skład wchodzą 3 styki ruchome, 6 styków stałych oraz komplet elementów mocujących. Wystarczy je zamontować w styczniku, nie ma potrzeby dokupowania dodatkowych części.
• Jaka jest kategoria użytkowania styków? Zestaw jest kategorii AC-3 zgodnie z normami IEC/EN, co oznacza, że nadaje się do łączenia silników indukcyjnych z obciążeniem podczas rozruchu i zatrzymania.
