Zestaw śrub do mocowania szyn M8 PrismaSet (zestaw 20szt) | LVS04766 Schneider Electric

Opis i Kluczowe Cechy

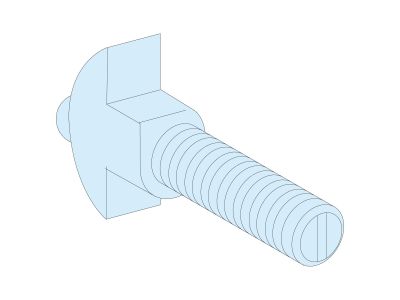

Zestaw śrub mocujących Schneider Electric LVS04766 to profesjonalne rozwiązanie montażowe dedykowane do systemów rozdzielnic niskiego napięcia z serii PrismaSet. W skład zestawu wchodzi 20 sztuk śrub typu młoteczkowego o rozmiarze gwintu M8 oraz długości trzpienia wynoszącej 25 mm. Specyficzna konstrukcja łba młoteczkowego umożliwia błyskawiczne i precyzyjne osadzenie elementu w profilach montażowych, co znacząco skraca czas prefabrykacji rozdzielnicy. Wykorzystanie wysokiej jakości stopów metali gwarantuje wysoką wytrzymałość mechaniczną oraz odporność na zerwanie, co jest kluczowe przy mocowaniu ciężkich szyn prądowych narażonych na siły dynamiczne występujące podczas zwarć.

• Typ śruby: Młoteczkowa, umożliwiająca montaż w dowolnym miejscu profilu bez konieczności wsuwania od czoła.
• Rozmiar gwintu: M8, zapewniający optymalną siłę docisku dla systemów szynowych.
• Długość: 25 mm, pozwalająca na stabilne mocowanie szyn o różnych grubościach wraz z izolatorami.
• Ilość w opakowaniu: 20 sztuk, co stanowi kompletny pakiet do montażu rozbudowanych sekcji szynowych.
• Ekologia Green Premium: Produkt spełnia rygorystyczne normy środowiskowe, posiadając deklarację PEP (Product Environmental Profile).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem pełnej kompatybilności z systemami obudów Schneider Electric, co gwarantuje zachowanie ciągłości certyfikacji całej rozdzielnicy zgodnie z normą IEC 61439-1/2. Śruby spełniają wymagania dyrektywy RoHS oraz rozporządzenia REACH, co potwierdza brak substancji niebezpiecznych w procesie produkcji. Dzięki etykiecie Green Premium, użytkownik ma pewność, że produkt wspiera gospodarkę o obiegu zamkniętym i charakteryzuje się niskim śladem węglowym.

Zastosowanie

Zestaw LVS04766 znajduje szerokie zastosowanie w profesjonalnej elektroenergetyce, szczególnie w:

• Montażu szyn miedzianych i aluminiowych wewnątrz rozdzielnic PrismaSet.
• Mocowaniu wsporników izolacyjnych do szkieletu obudowy.
• Instalacji systemów dystrybucji energii w obiektach przemysłowych i komercyjnych.
• Modernizacji istniejących pól rozdzielczych, gdzie wymagana jest najwyższa niezawodność połączeń mechanicznych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia i bezpieczeństwo eksploatacji, należy przestrzegać poniższych zaleceń:

• Pozycjonowanie: Śrubę młoteczkową należy wprowadzić w szczelinę profilu i obrócić o 90 stopni, aby łeb zablokował się wewnątrz szyny montażowej.
• Moment dokręcania: Należy stosować klucze dynamometryczne zgodnie z dokumentacją techniczną systemu PrismaSet dla gwintu M8 (zazwyczaj w zakresie 20-28 Nm), aby uniknąć przeciągnięcia gwintu.
• Kontrola: Przed montażem szyn prądowych należy upewnić się, że śruba jest prawidłowo osadzona i nie wykazuje luzów bocznych.
• Bezpieczeństwo: Prace montażowe powinny być wykonywane przy wyłączonym napięciu przez wykwalifikowany personel elektrotechniczny.

FAQ

• Czy śruby LVS04766 pasują do innych systemów niż PrismaSet? Choć są dedykowane do systemu PrismaSet, ich uniwersalna konstrukcja młoteczkowa M8 może być kompatybilna z innymi profilami o odpowiednim rozstawie szczeliny, jednak pełną gwarancję stabilności producent daje tylko w obrębie dedykowanego systemu.
• Co oznacza etykieta Green Premium na tym produkcie? Jest to gwarancja Schneider Electric dotycząca przejrzystości wpływu na środowisko, zgodności z przepisami ekologicznymi oraz łatwości recyklingu po zakończeniu cyklu życia produktu.
• Czy zestaw zawiera nakrętki? Zestaw LVS04766 obejmuje 20 sztuk śrub młoteczkowych; akcesoria uzupełniające takie jak nakrętki kołnierzowe należy dobrać zgodnie z konfiguracją szyn.
