Zestaw POWERLOCK BOX A6 S | 44420286 Lapp Kabel

Opis i Kluczowe Cechy

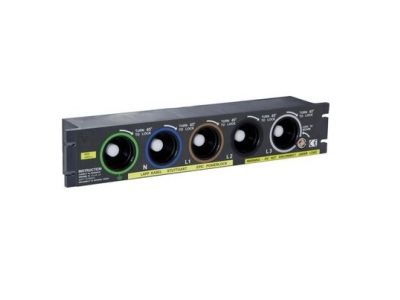

Zestaw POWERLOCK BOX A6 S (symbol 44420286) to obudowa gniazda pulpitowego przeznaczona do łączenia jednożyłowych złączy okrągłych EPIC® POWERLOCK. Zaprojektowana do zastosowań zewnętrznych i trójfazowych (również prąd stały do 400 A), zapewnia bezpieczne i niezawodne połączenia w układach zasilania ruchomego, awaryjnego oraz dla silników elektrycznych. Wykonana z odpornego na wysokie temperatury termoplastycznego tworzywa sztucznego, spełnia wymagania średnich obciążeń mechanicznych.

• Zgodność z złączami EPIC® POWERLOCK: Bezpośrednie i pewne połączenie z jednożyłowymi złączami okrągłymi, z blokadą obrotową o 45° i słyszalnym zatrzaskiem.
• Stopień ochrony IP20/IP65: IP20 w stanie otwartym (bezpieczeństwo dla palców), IP65 po zamknięciu pokrywy – odporność na pył i strumienie wody przy zamkniętej obudowie.
• Przekrój 50–120 mm²: Dostosowany do grubych przewodów jednożyłowych, idealny do zasilania wysokim prądem (do 400 A w układach trójfazowych i prądu stałego).
• Zabezpieczenie przed nieuprawnionym rozłączeniem: Możliwość zablokowania pokrywy kluczem kwadratowym, zapobiegająca przypadkowemu odłączeniu.
• Zintegrowany mikroswitch: Umożliwia zdalne monitorowanie stanu złącza (np. podłączenie do wyłącznika obciążenia lub systemu alarmowego).

Zgodność z Normami

Obudowa POWERLOCK BOX A6 S spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zgodna z normami dotyczącymi bezpieczeństwa elektrycznego dla obudów niskonapięciowych oraz odporności mechanicznej. Przeznaczona do instalacji w środowiskach suchych i wilgotnych (zamknięta pokrywa).

Zastosowanie

Zestaw dedykowany do systemów wymagających pewnego, bezpiecznego i identyfikowalnego połączenia przewodów o dużym przekroju, z możliwością zdalnego monitorowania statusu.

• Zasilanie ruchome i stacjonarne (np. agregaty prądotwórcze, systemy magazynowania energii).
• Podłączenie silników elektrycznych i urządzeń chłodniczych w przemyśle.
• Awaryjne systemy zasilania w budynkach użyteczności publicznej i przemysłowych.
• Instalacje zasilające w miejscach narażonych na średnie obciążenia mechaniczne (plac budowy, magazyny).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia. Obudowę mocować za pomocą 4 śrub w standardowych ramkach 19". Podłączenie przewodów odbywa się poprzez rurowe końcówki kablowe (z tyłu skrzynki) z wykorzystaniem zintegrowanych styków o przyłączu gwintowanym M12. Złącza blokuje się obracając je o 45° w kierunku ruchu wskazówek zegara – zatrzask potwierdza poprawne połączenie. Mikroswitch podłączyć zgodnie z dokumentacją techniczną urządzenia. Pokrywę zabezpieczającą zamknąć i ewentualnie zablokować kluczem kwadratowym.

FAQ

• Czy zestaw POWERLOCK BOX A6 S można stosować w układach DC? Tak, obudowa jest odpowiednia do zastosowań prądu stałego do 400 A.
• Jakie złącza są kompatybilne z tą obudową? Przeznaczona wyłącznie do jednożyłowych złączy okrągłych EPIC® POWERLOCK.
• Czy obudowa posiada mechaniczne kodowanie wejść? Tak, wejścia są mechanicznie zakodowane i oznaczone kolorami, co zapobiega błędnemu podłączeniu.
