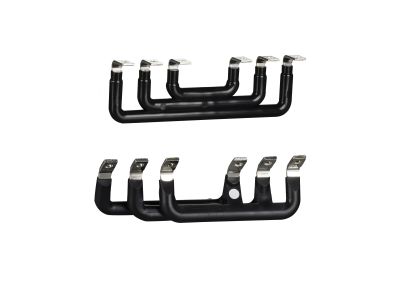

Zestaw połączeń TeSys do stycznika LC1-D115/D150 | LA9D11569 Schneider Electric

Opis i Kluczowe Cechy

Zestaw połączeń TeSys LA9D11569 firmy Schneider Electricder Electric przeznaczony jest do tworzenia układów nawrotnych (odwracania biegunów) z wykorzystaniem styczników LC1D115 i LC1D150. Zestaw obejmuje 3 bieguny (3P) i pozwala na szybkie oraz bezpieczne połączenie dwóch styczników w konfiguracji nawrotnej, co oszczędza czas instalacji i redukuje ryzyko błędów okablowania.

• Dedykowany dla styczników LC1D115 i LC1D150: Gwarantuje idealne dopasowanie mechaniczne i elektryczne, co zapewnia niezawodność w aplikacjach wymagających zmiany kierunku obrotów silnika.
• Gotowy zestaw łączy (FT): Eliminuje konieczność samodzielnego kompletowania elementów – oszczędza czas przy montażu i zmniejsza ryzyko pomyłek.
• Zgodność z gamą TeSys D i Linergy: Umożliwia integrację z istniejącymi systemami sterowania i zabezpieczeń w rozdzielnicach.
• Kompaktowa konstrukcja 3P: Zajmuje minimalną przestrzeń na szynie lub płycie montażowej, ułatwiając uporządkowanie instalacji.
• Certyfikat CE i zgodność z normami europejskimi: Potwierdza bezpieczeństwo użytkowania i możliwość stosowania w instalacjach profesjonalnych.

Zgodność z Normami

Zestaw połączeń LA9D11569 jest zgodny z wymaganiami norm europejskich (dyrektywy niskonapięciowej i kompatybilności elektromagnetycznej) oraz posiada oznaczenie CE. Produkt przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami, w tym z normami zharmonizowanymi dla aparatury modułowej.

Zastosowanie

Zestaw LA9D11569 umożliwia montaż układu nawrotnego dla styczników TeSys D o dużym obciążeniu. Sprawdza się w aplikacjach wymagających zmiany kierunku obrotów silników indukcyjnych.

• Sterowanie silnikami pomp, wentylatorów i przenośników w przemyśle i budynkach komercyjnych.
• Tworzenie rozdzielnic nawrotnych w szafach sterowniczych maszyn.
• Modernizacja istniejących instalacji z wykorzystaniem styczników LC1D115 i LC1D150.
• Systemy automatyki budynkowej, gdzie wymagane jest odwracanie kierunku napędów (np. bramy, żaluzje).

Wskazówki Montażowe

Montaż zestawu połączeń powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że styczniki są odłączone od obwodu. Zestaw montuje się bezpośrednio na stycznikach LC1D115/150 – nie wymaga dodatkowej szyny TH35. Moment dokręcania śrub oraz dobór przekroju przewodów należy wykonać według wytycznych zawartych w karcie katalogowej styczników. Po zamontowaniu sprawdź poprawność połączeń oraz działanie mechanizmu nawrotnego.

FAQ

• Czy zestaw LA9D11569 jest kompatybilny z innymi stycznikami niż LC1D115 i LC1D150? Nie, zestaw został zaprojektowany wyłącznie dla wymienionych modeli. Stosowanie z innymi stycznikami może prowadzić do nieprawidłowego działania lub uszkodzenia.
• Jakie przewody należy zastosować do podłączenia zestawu? Zestaw zawiera gotowe łącza (FT) – przewody dobierane są zgodnie z parametrami styczników (prąd znamionowy, przekrój). Należy postępować według instrukcji montażu styczników LC1D115/150.
• Czy zestaw posiada własny stopień ochrony IP? Stopień ochrony zależy od całej obudowy/stycznika. Sam zestaw nie charakteryzuje się IP – montuje się go wewnątrz rozdzielnicy o odpowiednim IP.
