Zestaw połączeń do styczników nawrotnych LC1-D115/150 | LA9D11571 Schneider Electric

Opis i Kluczowe Cechy

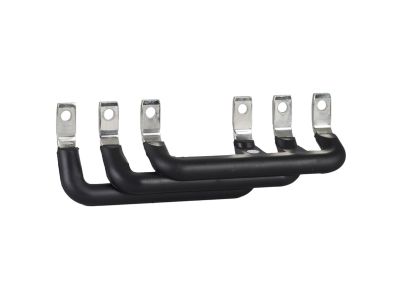

Zestaw połączeń LA9D11571 z gamy TeSys D Linergy to dedykowane akcesorium umożliwiające szybkie i bezpieczne wykonanie układu nawrotnego z wykorzystaniem styczników LC1D115 oraz LC1D150. Dzięki konstrukcji 3-biegunowej (3P) zapewnia prawidłowe wzajemne połączenie torów głównych obu styczników, gwarantując niezawodną zmianę kierunku obrotów silnika bez ryzyka błędów montażowych. Element został zaprojektowany do pracy w obwodach przełączających.

• Zgodność z LC1D115 i LC1D150: Precyzyjnie dopasowany mechanicznie i elektrycznie do styczników o tych oznaczeniach, co eliminuje konieczność samodzielnego łączenia przewodów i minimalizuje czas instalacji.
• Liczba biegunów 3P: Trzy bieguny komutacji umożliwiają przełączanie wszystkich faz w układzie nawrotnym silnika trójfazowego, zachowując ciągłość obwodu.
• Typ obwodu – przełączanie: Zestaw realizuje funkcję przełączania kierunku przepływu prądu w torach głównych, niezbędną w sterowaniu rewersyjnym.
• Konstrukcja modułowa (Linergy): Łatwy montaż na stycznikach bez użycia narzędzi specjalistycznych – wystarczy wpiąć zestaw w odpowiednie gniazda.
• Współpraca z gamą TeSys D: Integralna część systemu TeSys D, co gwarantuje jednorodność techniczną i niezawodność całego układu sterowania silnikiem.

Zgodność z Normami

Zestaw połączeń LA9D11571 został wyprodukowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz standardami branżowymi DIN, co potwierdza oznakowanie CE. Jako komponent systemu TeSys D spełnia rygorystyczne kryteria jakościowe obowiązujące w przemyśle elektrycznym.

Zastosowanie

Zestaw przeznaczony jest do tworzenia układów nawrotnych (rewersyjnych) w instalacjach przemysłowych i infrastrukturalnych, gdzie wymagana jest zmiana kierunku obrotów silników trójfazowych. Szczególnie polecany w aplikacjach z napędami o dużym obciążeniu.

• Sterowanie silnikami trójfazowymi w transporcie (taśmociągi, suwnice, windy) – szybka zmiana kierunku bez modyfikacji okablowania.
• Układy odwracania biegunów w maszynach produkcyjnych (tokarki, frezarki, mieszarki).
• Automatyka budynkowa i przemysłowa – realizacja funkcji rewersyjnej w stycznikach modułowych.
• Modernizacja istniejących rozdzielnic – zamiana układu bezpośredniego na nawrotny poprzez dodanie zestawu.

Wskazówki Montażowe

Montaż zestawu LA9D11571 może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania całego układu. Zestaw wpinany jest w specjalne gniazda na czołowej powierzchni styczników LC1D115/150 – nie wymaga dokręcania śrub. Po mechanicznym zablokowaniu akcesorium należy sprawdzić poprawność połączeń wg schematu elektrycznego producenta. Przekroje przewodów doprowadzonych do styczników muszą być dobrane do prądu znamionowego silnika.

FAQ

• Czy zestaw LA9D11571 pasuje do styczników LC1D115? Tak, jest dedykowany zarówno do LC1D115, jak i LC1D150. Przed montażem upewnij się, że styczniki są tego samego typu.
• Czy do montażu potrzebne są dodatkowe narzędzia? Nie, zestaw wpinany jest ręcznie w dedykowane gniazda na stycznikach. Nie wymaga użycia wkrętaków ani kluczy.
• Czy zestaw umożliwia blokadę mechaniczną między stycznikami? LA9D11571 odpowiada wyłącznie za połączenie elektryczne torów głównych. W razie potrzeby blokady mechanicznej (zabezpieczenie przed jednoczesnym załączeniem obu styczników) należy zastosować oddzielny bloker mechaniczny z rodziny TeSys D.
