Zestaw nawrotny 7,5kW [AC-3] 400V,DIULM17/21(230V50HZ,240V60HZ) | 278136 Eaton

Alternatywny kod produktu: DIULM17/21(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

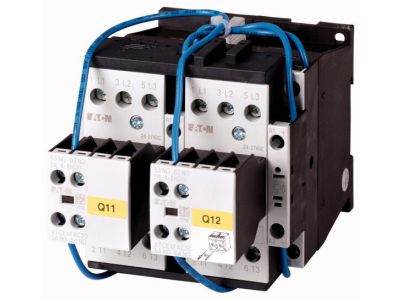

Zestaw nawrotny DIULM17/21 (nr katalogowy 278136) to fabrycznie złożony układ dwóch styczników przeznaczony do sterowania trójfazowymi silnikami indukcyjnymi z możliwością zmiany kierunku obrotów. Przystosowany do silników o mocy do 7,5 kW przy napięciu 400 V w kategorii użytkowej AC-3 oraz do pracy w trybie nawrotnym AC-4. Napięcie sterujące cewek wynosi 230 V 50 Hz / 240 V 60 Hz. Zestaw dedykowany do montażu na szynie TH35, kompatybilny z silnikami o klasie sprawności IE3.

• Kategoria użytkowa AC-3 / AC-4: Gwarantuje niezawodny rozruch, wyłączanie w trakcie pracy oraz nawroty silników indukcyjnych – również w aplikacjach wymagających częstego cofania (np. suwnice, przenośniki).
• Znamionowy prąd roboczy Ie = 18 A (AC-3, 380-400 V): Umożliwia bezpieczne prowadzenie obwodu silnikowego o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc silnika do 7,5 kW (400 V) / 11 kW (690 V) w AC-3: Pokrywa szeroki zakres napędów trójfazowych – od małych wentylatorów po większe pompy i kompresory.
• Napięcie sterujące 230 V 50 Hz / 240 V 60 Hz: Elastyczność zasilania cewki – jeden model do instalacji 230 V/50 Hz oraz 240 V/60 Hz.
• Kompatybilność z silnikami klasy IE3: Zapewnia poprawną współpracę z nowoczesnymi, energooszczędnymi silnikami bez konieczności przeprojektowania układu sterowania.

Zgodność z Normami

Zestaw nawrotny DIULM17/21 został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. Producent deklaruje zgodność z odpowiednimi dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej, co gwarantuje bezpieczeństwo użytkowania w obwodach sterowania i zasilania silników.

Zastosowanie

Zestaw nawrotny znajduje zastosowanie wszędzie tam, gdzie konieczna jest zmiana kierunku obrotów silnika trójfazowego w sposób załączany i bezpieczny dla instalacji.

• Sterowanie dwukierunkowe silników napędzających przenośniki taśmowe, podajniki, bramy przesuwne.
• Nawroty w układach wentylacyjnych i klimatyzacyjnych (np. wentylatory nawiewno-wywiewne).
• Obsługa pomp drenażowych, przemysłowych i hydroforowych z funkcją przełączania kierunku przepływu.
• Automatyka linii produkcyjnych – cofanie suwnic, podciągarek, wind towarowych.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Zestaw mocuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Moment dokręcania śrub zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych powinien być dobrany do prądu znamionowego i warunków zwarciowych w instalacji.

FAQ

• Czy zestaw nawrotny ma wbudowane podświetlenie? Nie, zestaw DIULM17/21 (278136) nie zawiera podświetlenia przycisków ani diod LED. Ewentualne sygnalizacje świetlne należy realizować za pomocą zewnętrznych lampek kontrolnych.
• Jaki jest stopień ochrony zestawu? Producent nie podaje stopnia ochrony IP dla tego modelu. Standardowo dla styczników modułowych montowanych w rozdzielnicy przyjmuje się IP20, jednak szczegółowe informacje należy sprawdzić w karcie katalogowej.
• Czy zestaw nadaje się do pracy w trybie AC-4? Tak, katalog podaje kategorię AC-4 (rozruch, podłączanie, cofanie, praca spowolniona) – zestaw jest dostosowany do pracy nawrotnej z częstym przełączaniem kierunku obrotów silnika.
