Zestaw nawrotny 4kW [AC-3] 400V, DIULEM/21/MV-G(24VDC) DIULEM | 214655 Eaton

Alternatywny kod produktu: DIULEM/21/MV-G(24VDC)

Opis i Kluczowe Cechy

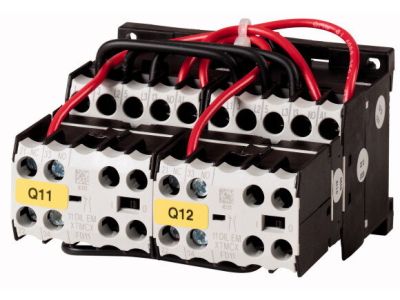

Zestaw nawrotny DIULEM 214655 typ DIULEM/21/MV-G(24VDC) to gotowa kombinacja dwóch styczników z kompletnym okablowaniem, przeznaczona do sterowania pracą nawrotną silników trójfazowych. Dzięki mocy 4 kW w kategorii AC-3 przy napięciu 400 V zapewnia niezawodne przełączanie kierunku obrotów bez konieczności samodzielnego montażu i łączenia elementów. Napięcie cewki 24 V DC umożliwia współpracę z układami sterowania niskonapięciowego.

• Moc 4 kW w kategorii AC-3 (400 V): Umożliwia bezpieczne przełączanie silników indukcyjnych o mocy do 4 kW w ciężkich warunkach pracy – rozruch, zatrzymanie i nawrót bez ryzyka uszkodzenia styków.
• Kompletne okablowanie: Zestaw dostarczany w postaci zintegrowanej, z fabrycznie połączonymi stycznikami i niezbędnymi przewodami – skraca czas montażu i eliminuje ryzyko błędów połączeń.
• Napięcie cewki 24 V DC: Przystosowany do sterowania z typowych zasilaczy niskonapięciowych, przekaźników PLC lub przycisków – zwiększa bezpieczeństwo obsługi w obwodach sterowniczych.
• Gotowy do montażu na szynie DIN: Konstrukcja modułowa umożliwia szybkie i pewne zamocowanie w rozdzielnicy, zgodnie z zasadami montażu aparatury modułowej.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Został zaprojektowany zgodnie z ogólnymi normami dla łączników elektrycznych, zapewniając bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych. Montaż i użytkowanie należy wykonywać zgodnie z dokumentacją producenta oraz obowiązującymi przepisami.

Zastosowanie

Zestaw nawrotny DIULEM 214655 znajduje zastosowanie wszędzie tam, gdzie wymagana jest zmiana kierunku obrotów silnika trójfazowego – w prostych i zautomatyzowanych układach napędowych.

• Sterowanie bramami, roletami i kurtynami: Zapewnia płynną zmianę kierunku ruchu przy ograniczonej przestrzeni montażowej.
• Napędy przenośników i taśmociągów: Umożliwia rewersję w liniach produkcyjnych i magazynowych.
• Maszyny warsztatowe (np. tokarki, wiertarki): Szybkie przełączanie między obrotami w lewo i prawo podczas obróbki.
• Układy automatyki budynkowej i przemysłowej: Współpraca z PLC, przekaźnikami oraz przyciskami sterowniczymi 24 V DC.

Wskazówki Montażowe

Montaż i podłączenie zestawu nawrotnego może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV lub odpowiednie). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy i zabezpiecz przed przypadkowym załączeniem. Zestaw montuj na szynie TH35 (DIN) w pozycji pionowej. Okablowanie siłowe wykonaj przewodami o przekroju dobranym do mocy silnika (np. 4 kW → min. 1,5 mm² Cu, zalecane 2,5 mm² Cu). Moment dokręcania śrub należy stosować zgodnie z dokumentacją techniczną dołączoną do produktu – nie przekraczaj podanych wartości, aby nie uszkodzić obudowy lub styków. Po zmontowaniu sprawdź poprawność połączeń i wykonaj próbę rozruchu bez obciążenia.

FAQ

• Jakie jest napięcie sterowania (cewki) tego zestawu? Cewka styczników zasilana jest napięciem 24 V DC – należy podłączyć do odpowiedniego źródła napięcia stałego (np. zasilacz impulsowy 24 V DC).
• Czy zestaw jest gotowy do montażu, czy wymaga samodzielnego łączenia? Zestaw dostarczany jest z kompletnym okablowaniem między stycznikami – po zamontowaniu na szynie wystarczy podłączyć zasilanie silnika oraz napięcie sterowania.
• Jaką moc silnika mogę sterować tym zestawem w kategorii AC-3? Maksymalna moc znamionowa w kategorii AC-3 przy napięciu 400 V wynosi 4 kW – dotyczy to typowych silników indukcyjnych klatkowych o normalnym rozruchu.
