Zestaw montażowy do ATV Altivar Process ATV600 | NSYPTDS5 Schneider Electric

Opis i Kluczowe Cechy

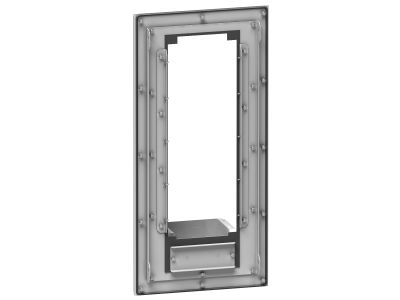

Zestaw montażowy Schneider Electric o symbolu NSYPTDS5 to adapter w rozmiarze S5, przeznaczony do montażu kołnierzowego przemienników częstotliwości serii Altivar ATV340, ATV600 oraz ATV900. Obsługuje silniki o mocy od 30 kW przy napięciu 220/240 V AC do 90 kW przy napięciu 380/480 V AC. Zapewnia stopień ochrony IP55 i jest kompatybilny z obudowami Spacial SF i SM. Dzięki kompletnemu zestawowi montażowemu oraz zoptymalizowanej konstrukcji umożliwia lepszą separację przepływu powietrza, co poprawia chłodzenie falownika.

• Rozmiar S5: dedykowany do falowników o mocy od 30 kW (220/240 V AC) do 90 kW (380/480 V AC), zapewnia odpowiednią przestrzeń montażową i swobodny przepływ powietrza chłodzącego.
• Stopień ochrony IP55: odporność na wnikanie pyłu oraz strugi wody, gwarantująca niezawodną pracę w trudnych warunkach przemysłowych.
• Kompatybilność z obudowami Spacial SF i SM: łatwa integracja z istniejącymi rozdzielnicami – nie wymaga modyfikacji obudowy.
• Kompletny zestaw montażowy: wszystkie niezbędne elementy w opakowaniu, co skraca czas instalacji i eliminuje konieczność dokupowania dodatkowych akcesoriów.
• Separacja przepływu powietrza: optymalizuje chłodzenie falownika, wydłużając żywotność urządzenia i zwiększając stabilność pracy przy wysokich obciążeniach.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymogami norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych wykonanych zgodnie z obowiązującymi przepisami. Montaż i eksploatacja muszą odbywać się w warunkach określonych przez producenta.

Zastosowanie

Zestaw montażowy NSYPTDS5 został opracowany z myślą o profesjonalnych instalacjach przemysłowych, gdzie wymagana jest pewna separacja termiczna i wysoka szczelność. Sprawdza się w następujących scenariuszach:

• Montaż kołnierzowy falowników ATV340, ATV600, ATV900 w obudowach Spacial SF i SM – idealne rozwiązanie przy modernizacji linii produkcyjnych.
• Instalacje w środowiskach narażonych na kurz i wilgoć (IP55) – hale produkcyjne, myjnie, stacje uzdatniania wody.
• Zastosowania z silnikami o mocy od 30 kW do 90 kW przy napięciu 220/240 V AC lub 380/480 V AC – zapewnia bezpieczne odprowadzenie ciepła przy dużych obciążeniach.
• Retrofit istniejących rozdzielnic – adapter pozwala na szybką wymianę falownika bez przebudowy obudowy.

Wskazówki Montażowe

Montaż zestawu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Adapter należy zamontować na płycie montażowej obudowy Spacial SF/SM zgodnie z instrukcją producenta. Dokręć śruby z momentem podanym w dokumentacji technicznej. Upewnij się, że kierunek przepływu powietrza przez falownik nie jest blokowany – zachowaj wymagane odstępy wentylacyjne. Przekrój przewodów dobierz do prądu znamionowego silnika i falownika.

FAQ

• Czy zestaw pasuje do wszystkich falowników ATV600? Tak, adapter w rozmiarze S5 jest kompatybilny z ATV600, a także z ATV340 i ATV900, pod warunkiem zgodności mocy i napięcia (30-90 kW).
• Jaki stopień ochrony zapewnia zestaw? Stopień ochrony wynosi IP55, co oznacza odporność na pył oraz strugi wody – odpowiedni do instalacji w trudnych warunkach środowiskowych.
• Czy w zestawie są wszystkie elementy potrzebne do montażu? Tak, zestaw zawiera komplet akcesoriów montażowych – nie ma konieczności dokupowania dodatkowych części.
