Zestaw montażowy dla wyłączników IZM/NZM, XSMIB20 | 284257 Eaton

Alternatywny kod produktu: XSMIB20

Opis i Kluczowe Cechy

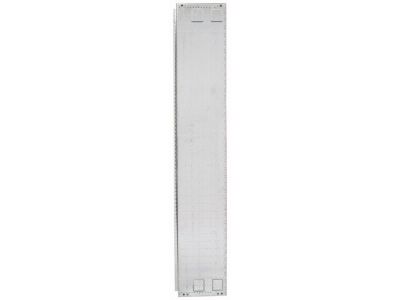

Zestaw montażowy XSMIB20 (284257) przeznaczony do wyłączników IZM/NZM, umożliwia zabudowę sekcji odpływowej MCB do 4000 A. Szerokość modułu 600 mm, głębokość sekcji 800 mm, wysokość 2000 mm, kształt 4. Konstrukcja z blachy stalowej wraz z podporą głównej szyny zbiorczej zapewnia stabilność i bezpieczeństwo rozdzielnic. W zestawie znajdują się wszystkie niezbędne materiały montażowe, co skraca czas instalacji.

• Szerokość modułu 600 mm: dopasowanie do standardowych rozdzielnic o dużej przepustowości, umożliwia łatwą integrację w systemach rozdzielczych.
• Głębokość sekcji 800 mm, wysokość 2000 mm: wystarczająca przestrzeń dla aparatury do 4000 A, zapewniająca prawidłowe prowadzenie przewodów i odprowadzanie ciepła.
• Blacha stalowa: wysoka wytrzymałość mechaniczna i odporność na obciążenia statyczne, kluczowa w rozdzielnicach przemysłowych.
• Podpora głównej szyny zbiorczej: stabilne zamocowanie szyn głównych, minimalizacja ryzyka wibracji i zwarć.
• W zestawie materiały montażowe: gotowy do użycia bez konieczności dodatkowego zaopatrzenia, oszczędność czasu podczas montażu.

Zgodność z Normami

Zestaw montażowy XSMIB20 został zaprojektowany zgodnie z obowiązującymi standardami europejskimi oraz posiada certyfikat CE. Konstrukcja odpowiada wymaganiom stawianym rozdzielnicom w instalacjach niskiego napięcia, zgodnie z typowymi normami dla obudów i szyn zbiorczych.

Zastosowanie

Zestaw przeznaczony do budowy sekcji odpływowych w rozdzielnicach głównych i przemysłowych, gdzie wymagana jest wysoka niezawodność i duża obciążalność prądowa. Znajduje zastosowanie w:

• Budowie rozdzielnic głównych w zakładach przemysłowych, centrach handlowych i budynkach użyteczności publicznej.
• Sekcjach zasilania dla wyłączników głównych IZM/NZM o prądach do 4000 A.
• Instalacjach wymagających doprowadzenia szyn zbiorczych do aparatury modułowej i bezpiecznikowej.
• Modernizacji istniejących rozdzielnic – jako element uzupełniający w systemach modularnych.

Wskazówki Montażowe

Montaż zestawu XSMIB20 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Zestaw mocuje się na ramie rozdzielnicy za pomocą dostarczonych elementów. Podporę szyny zbiorczej należy przymocować zgodnie z dokumentacją producenta, zachowując odpowiedni moment dokręcania. Przekrój przewodów i szyn dobrać do spodziewanego prądu obciążenia. Po zmontowaniu sprawdzić ciągłość połączeń ochronnych.

FAQ

• Czy zestaw zawiera szyny zbiorcze? Zestaw zawiera podporę głównej szyny zbiorczej, ale same szyny (należy dobrać osobno w zależności od wymaganego prądu i konfiguracji).
• Z jakiego materiału wykonana jest konstrukcja? Z blachy stalowej, co zapewnia wysoką wytrzymałość mechaniczną i odporność na odkształcenia.
• Jaki jest maksymalny prąd sekcji odpływowej? Sekcja jest przewidziana do aparatury MCB do 4000 A, pod warunkiem zachowania odpowiedniej przekroju szyn i warunków chłodzenia.
