Zestaw montażowy dla NZM4, XMN4304 | 284068 Eaton

Alternatywny kod produktu: XMN4304

Opis i Kluczowe Cechy

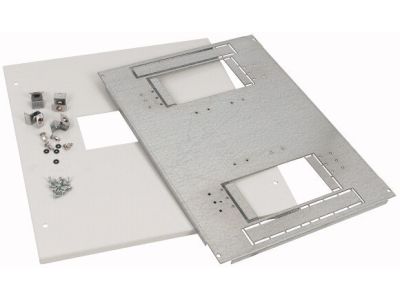

Zestaw montażowy Eaton XMN4304 (nr katalogowy 284068) przeznaczony jest do instalacji wyłączników kompaktowych NZM4 w rozdzielnicach niskiego napięcia serii xEnergy Main NN. Urządzenie przystosowane jest do prądu znamionowego 1600 A, konfiguracji 3-biegunowej oraz pracy w wersji stacjonarnej lub wysuwnej. Szerokość zestawu wynosi 425 mm, a obudowa wykonana jest w kolorze szarym, co zapewnia spójność wizualną z całą linią xEnergy. Dzięki solidnej konstrukcji zestaw gwarantuje bezpieczne i pewne osadzenie wyłącznika w rozdzielnicy.

• Prąd znamionowy 1600 A: umożliwia obsługę obwodów o wysokim obciążeniu, zapewniając rezerwę mocy w instalacjach przemysłowych.
• Szerokość zestawu 425 mm: dopasowany do standardowych szaf xEnergy, co upraszcza integrację i skraca czas montażu.
• Wersja stacjonarna/wysuwna: daje elastyczność konfiguracji – możliwość szybkiego wyjęcia wyłącznika bez demontażu całej aparatury.
• 3-biegunowa konstrukcja: dedykowana dla układów trójfazowych, typowych w zasilaniu maszyn i rozdzielnic głównych.
• Kolor szary (RAL 7035): estetyczne wykończenie zgodne z linią xEnergy, ułatwiające utrzymanie czystości w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących niskonapięciowego sprzętu rozdzielczego i sterowniczego. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Montaż i eksploatacja powinny przebiegać zgodnie z wytycznymi producenta oraz lokalnymi przepisami bezpieczeństwa.

Zastosowanie

Zestaw montażowy XMN4304 jest niezbędnym elementem przy budowie rozdzielnic głównych i podrozdzielnic przemysłowych. Umożliwia profesjonalny montaż wyłączników NZM4 w systemie szaf xEnergy.

• Rozdzielnice główne w obiektach przemysłowych – wydajne i bezpieczne rozdział energii.
• Zasilanie linii produkcyjnych i maszyn – pewne odłączanie oraz zabezpieczanie obwodów.
• Modernizacja istniejących rozdzielnic – łatwa wymiana lub dodanie wyłącznika NZM4.
• Systemy dystrybucji energii w budynkach komercyjnych – niezawodna praca przy dużych prądach.

Wskazówki Montażowe

Montaż zestawu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Przed przystąpieniem do instalacji należy zapoznać się z dokumentacją techniczną wyłącznika NZM4 oraz rozdzielnicy xEnergy. Dokręcanie elementów mocujących powinno odbywać się z momentem podanym w instrukcji. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego 1600 A oraz warunków zwarciowych instalacji.

FAQ

• Czy zestaw montażowy pasuje do rozdzielnic innych producentów? Zestaw XMN4304 jest dedykowany wyłącznie do rozdzielnic Eaton serii xEnergy Main NN. Zastosowanie w innych szafach może wymagać dodatkowych adapterów, które nie są objęte niniejszym produktem.
• Czy zestaw jest kompatybilny z wyłącznikami NZM3 lub NZM6? Nie. Został zaprojektowany wyłącznie dla wyłączników NZM4 (obudowa, wymiary montażowe). Do innych serii należy stosować odpowiednie zestawy montażowe Eaton.
• Czy w zestawie znajduje się instrukcja montażu? Tak, opakowanie zawiera instrukcję producenta z dokładnym schematem i wytycznymi dotyczącymi bezpiecznego osadzenia wyłącznika oraz podłączenia przewodów.
