Zestaw łączeniowy dla układów nawrotnych AF26…AF38, BER38-4 | 1SBN082311R1000 ABB

Alternatywny kod produktu: 1SBN082311R1000

Opis i Kluczowe Cechy

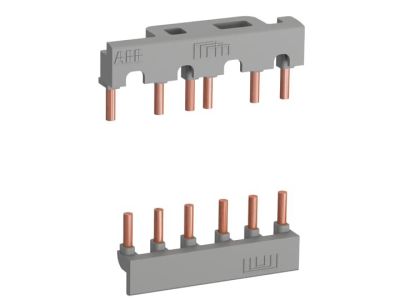

Zestaw łączeniowy BER38-4 (symbol 1SBN082311R1000) to kompletny moduł przyłączeniowy przeznaczony do współpracy ze stycznikami nawrotnymi AF26 i AF38 oraz ich modyfikacjami AFC26, AFC38, AFS26 i AFS38. Umożliwia szybkie i pewne połączenie biegunów głównych dwóch styczników montowanych obok siebie, eliminując potrzebę indywidualnego okablowania każdego styku.

• Kompletny zestaw (upstream + downstream): Zawiera jedno złącze zasilające (upstream) i jedno wyjściowe (downstream), gotowe do bezpośredniego podłączenia kabli.
• Izolowane pręty miedziane: Solidna konstrukcja z miedzi zapewnia niskie straty energii i wysoką przewodność, natomiast izolacja chroni przed przypadkowymi zwarciami między biegunami.
• Montaż do styczników AF26/AF38: Zoptymalizowany kształt i wymiary pasują do standardowych styczników nawrotnych tej serii, gwarantując stabilne połączenie mechaniczne.
• Uniwersalność zastosowania: Możliwość współpracy z różnymi odmianami styczników AF (w tym wersjami zabezpieczającymi AFC i AFS), co upraszcza dobór komponentów w układach nawrotnych.
• Osprzęt montażowy w zestawie: Wszystkie niezbędne elementy łączące i izolacyjne, gotowe do natychmiastowego użycia – brak konieczności dodatkowych zakupów.

Zgodność z Normami

Zestaw spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Został zaprojektowany zgodnie z normami IEC 60947 oraz EN 60947-4-1, dotyczącymi łączników niskonapięciowych. Posiada oznakowanie CE.

Zastosowanie

Zestaw BER38-4 przeznaczony jest do budowy układów nawrotnych w instalacjach elektrycznych, gdzie wymagane jest szybkie i pewne połączenie dwóch styczników.

• Napędy elektryczne – układy sterowania silnikami trójfazowymi z możliwością zmiany kierunku obrotów.
• Maszyny przemysłowe – kompaktowe rozwiązanie dla układów nawrotnych w liniach produkcyjnych.
• Szafy sterownicze – oszczędność miejsca i czasu montażu dzięki gotowym połączeniom sztywnymi prętami.
• Układy automatyki budynkowej – integracja z stycznikami AF w systemach sterowania oświetleniem czy ogrzewaniem.

Wskazówki Montażowe

Montaż zestawu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wymogów bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Zestaw należy zamontować na stycznikach AF26/AF38 zgodnie z instrukcją producenta, dbając o prawidłowe ułożenie prętów izolowanych – unikać zwarć między biegunami. Po montażu należy sprawdzić stabilność połączeń mechanicznych i brak luzów. Kable podłączać do odpowiednich zacisków (upstream/downstream) zgodnie z oznaczeniami na zestawie.

FAQ

• Czy zestaw BER38-4 współpracuje ze wszystkimi stycznikami AF? Zestaw jest kompatybilny z stycznikami AF26, AF38 oraz ich modyfikacjami AFC26, AFC38, AFS26 i AFS38. Przed montażem należy upewnić się, że styczniki są tej samej serii i typu.
• Jakie przewody można podłączyć do zestawu? Zestaw nie określa maksymalnego przekroju przewodów – należy dobrać go zgodnie z dokumentacją styczników AF26/AF38 oraz obowiązującymi normami dotyczącymi obciążalności prądowej.
• Czy pręty miedziane wymagają dodatkowej izolacji? Pręty są już izolowane fabrycznie, co zapewnia ochronę przed przypadkowymi zwarciami. Dodatkowa izolacja nie jest konieczna, o ile montaż odbywa się zgodnie z instrukcją.
