Zestaw łączeniowy dla układów gwiazda-trójkąt AF26…AF38, BEY38-4 | 1SBN082713R2000 ABB

Alternatywny kod produktu: 1SBN082713R2000

Opis i Kluczowe Cechy

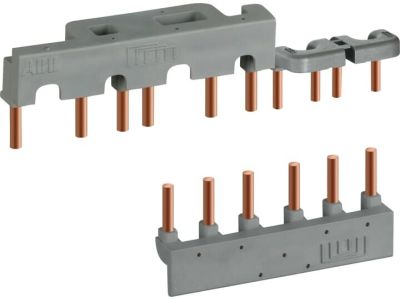

Zestaw łączeniowy BEY38-4 (symbol 1SBN082713R2000) to kompletny system do budowy układów łączeniowych gwiazda-trójkąt dla styczników serii AF26…AF38. Zestaw zawiera miedziany pręt izolowany, zapewniający niezawodne połączenia między stycznikami linii, trójkąta i gwiazdy. Przeznaczony do współpracy z rozrusznikami gwiazda-trójkąt, gwarantuje stabilne i bezpieczne działanie układów sterowania silnikami.

• Miedziany pręt izolowany: Zapewnia niską rezystancję połączeń i wysoką przewodność elektryczną, co minimalizuje straty mocy i przegrzewanie się układu.
• Połączenie międzyfazowe przed stycznikiem trójkąta: Umożliwia prawidłowe rozruchowe połączenie układu w konfiguracji gwiazda-trójkąt zgodnie z normami EMC.
• Równoległe podłączenie za stycznikiem trójkąta: Ułatwia montaż i diagnostykę układu, zapewniając przejrzystą strukturę połączeń.
• Izolowany punkt gwiazdy przed stycznikiem gwiazda-trójkąt: Zapewnia bezpieczeństwo elektryczne i zapobiega zwarciom w układzie.
• Uniwersalna kompatybilność: Przeznaczony do styczników AF26…AF38, AFC26…AFC38 oraz AFS26…AFS38 – szerokie spektrum zastosowań w układach sterowania silnikami.

Zgodność z Normami

Zestaw łączeniowy spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej (EMC). Produkt posiada oznakowanie CE i jest zgodny z dyrektywami unijnymi.

Zastosowanie

Zestaw BEY38-4 znajduje zastosowanie w układach sterowania silnikami trójfazowymi, gdzie wymagany jest rozruch w konfiguracji gwiazda-trójkąt. Umożliwia szybki i niezawodny montaż połączeń między stycznikami.

• Rozruszniki gwiazda-trójkąt w maszynach przemysłowych (np. napędy taśmociągów, wentylatory).
• Układy sterowania pompami i sprężarkami w instalacjach przemysłowych.
• Systemy automatyzacji w budynkach komercyjnych i przemysłowych.
• Maszyny obróbkowe i centra CNC wymagające precyzyjnego sterowania napędami.

Wskazówki Montażowe

Montaż zestawu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Przed montażem należy sprawdzić zgodność styczników z zakresem AF26…AF38 oraz upewnić się, że pręt miedziany jest prawidłowo izolowany. Połączenia należy dokręcać z odpowiednim momentem wg dokumentacji producenta. Po montażu przeprowadzić testy działania układu, w tym sprawdzenie poprawności połączeń w trybie gwiazda-trójkąt.

FAQ

• Czy zestaw jest kompatybilny ze stycznikami spoza serii AF? Zestaw BEY38-4 jest przeznaczony wyłącznie do styczników AF26…AF38, AFC26…AFC38 oraz AFS26…AFS38. Dla innych serii należy dobrać odpowiedni zestaw łączeniowy.
• Czy pręt miedziany wymaga dodatkowej izolacji? Pręt jest dostarczany w wersji izolowanej – nie ma konieczności stosowania dodatkowych osłon, o ile nie wymaga tego dokumentacja instalacji.
• Jaki jest maksymalny prąd obciążenia zestawu? Dokładny maksymalny prąd nie został podany w danych produktu. Należy kierować się specyfikacją styczników współpracujących oraz obowiązującymi normami w zakresie obciążalności prądowej.
