Zestaw konektorów PM5100 | METSEPM51HK Schneider Electric

Opis i Kluczowe Cechy

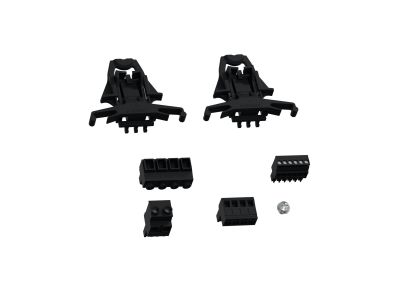

Zestaw konektorów PM5100 (symbol METSEPM51HK) to dedykowane akcesorium do mierników serii PowerLogic PM51xx. Zestaw umożliwia kompleksowe okablowanie urządzenia – zawiera cztery wejścia zaciskowe (komunikacyjne, zasilające oraz śruby do podłączenia przekładników prądowych) wraz z elementami montażowymi panelu. Dzięki temu instalacja miernika staje się szybka i pewna, a wszystkie przyłącza są uporządkowane i zgodne z przeznaczeniem urządzenia.

• Cztery wejścia zaciskowe: obejmują złącza komunikacyjne, zasilające oraz śruby dla przekładników prądowych – zapewniają pełną funkcjonalność przyłączeniową miernika bez konieczności poszukiwania dodatkowych akcesoriów.
• Elementy montażowe panelu: ułatwiają stabilne osadzenie konektorów w obudowie rozdzielnicy, co przekłada się na trwałość i bezpieczeństwo połączeń.
• Dedykowana kompatybilność: zestaw został zaprojektowany wyłącznie dla mierników PowerLogic PM51xx, gwarantując idealne dopasowanie mechaniczne i elektryczne.
• Kompletna konfiguracja: wszystkie niezbędne konektory i akcesoria w jednym opakowaniu – oszczędność czasu w trakcie montażu i redukcja ryzyka błędów.
• Solidne wykonanie: zastosowane materiały odpowiadają standardom przemysłowym, co zapewnia niezawodność połączeń w warunkach eksploatacyjnych.

Zgodność z Normami

Zestaw konektorów PM5100 jest zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i jakości obowiązującymi dla aparatury pomiarowej. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów dyrektyw Unii Europejskiej. Szczegółowe informacje o zgodności z konkretnymi normami znajdują się w dokumentacji technicznej miernika PowerLogic PM51xx.

Zastosowanie

Zestaw konektorów PM5100 znajduje zastosowanie wszędzie tam, gdzie montowany jest miernik energii elektrycznej serii PowerLogic PM51xx – zarówno w nowych instalacjach, jak i podczas modernizacji istniejących układów pomiarowych.

• Podłączenie miernika w rozdzielnicach głównych i podrozdzielnicach w budynkach komercyjnych i przemysłowych.
• Wykorzystanie w systemach monitorowania energii (EMS) do przesyłu sygnałów pomiarowych z przekładników prądowych.
• Integracja z instalacjami automatyki budynkowej (BMS) poprzez port komunikacyjny – zestaw zapewnia fizyczne złącze do magistrali danych.
• Montaż w szafach sterowniczych i pulpitach operatorskich wymagających kompaktowego okablowania mierników panelowych.

Wskazówki Montażowe

Montaż zestawu konektorów PM5100 powinien być przeprowadzony przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV lub wyższe, w zależności od instalacji). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od miernika i całego obwodu pomiarowego. Konektory należy instalować zgodnie z dokumentacją techniczną miernika PowerLogic PM51xx – zwrócić uwagę na prawidłowe dokręcenie śrub (moment zalecany przez producenta) oraz dobór przekroju przewodów odpowiedniego dla prądu obciążenia. Po zakończeniu montażu zaleca się sprawdzenie ciągłości połączeń i izolacji przed ponownym załączeniem napięcia.

FAQ

• Czy zestaw konektorów PM5100 pasuje do mierników innych serii, np. PM5200? Nie, zestaw jest dedykowany wyłącznie dla mierników serii PowerLogic PM51xx. Do innych serii należy stosować odpowiednie akcesoria przewidziane przez producenta.
• Czy w zestawie znajdują się przewody łączące? Zestaw zawiera tylko konektory (zaciski) oraz elementy montażowe panelu. Przewody należy dobrać i przygotować samodzielnie zgodnie z wymaganiami instalacji.
• Jakie napięcie i prąd mogą przenosić te konektory? Parametry elektryczne zależą od konkretnego modelu miernika i zastosowanych przekładników. Producent nie podaje oddzielnych wartości dla samego zestawu – należy kierować się danymi znamionowymi miernika PM51xx.
