Zestaw końcówek tulejkowych PAEHSD2 izolowane DIN 4,0-16,0 053397 | 05103940 PROTEC.class

Alternatywny kod produktu: 053397

Opis i Kluczowe Cechy

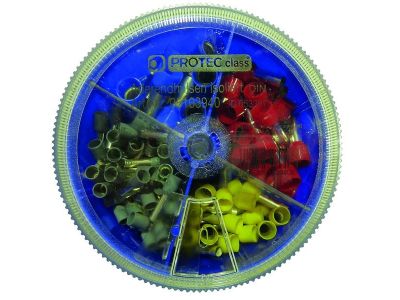

Zestaw końcówek tulejkowych izolowanych PAEHSD2 (symbol 05103940) to kompletny asortyment tulejek do zaciskania przewodów o przekrojach od 4,0 do 16,0 mm². Dzięki zastosowaniu miedzi ocynkowanej oraz izolacji z polipropylenu zapewniają pewne i trwałe połączenie bez ryzyka korozji. Opakowanie w formie okrągłego pudełka z ruchomą przesłoną ułatwia przechowywanie i dozowanie.

• Zakres przekrojów 4,0–16,0 mm²: uniwersalny zestaw do szybkiego i bezpiecznego zaciskania przewodów w instalacjach o różnych obciążeniach – od obwodów sterowniczych po zasilające.
• Kolorowa izolacja zgodna z DIN 46228 część 4: natychmiastowa identyfikacja przekroju (szary 4,0 mm², żółty 6,0 mm², czerwony 10,0 mm², niebieski 16,0 mm²) eliminuje pomyłki podczas montażu.
• Odporność temperaturowa do +105°C: bezpieczna praca w podwyższonej temperaturze otoczenia, np. w rozdzielnicach o dużym zagęszczeniu aparatury.
• Materiał: miedź, powierzchnia ocynkowana: wysoka przewodność elektryczna i odporność na korozję, co przekłada się na trwałość i niską rezystancję połączeń.
• Bezhalogenowe, izolacja z polipropylenu: w przypadku pożaru nie wydzielają toksycznych gazów ani halogenków – zwiększone bezpieczeństwo pożarowe w budynkach użyteczności publicznej i obiektach przemysłowych.

Zgodność z Normami

Końcówki produkowane są zgodnie z normą DIN 46228, część 4, co gwarantuje jednolite wymiary i kolorystykę izolacji. Posiadają certyfikację CE – spełniają wymagania dyrektyw unijnych dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Końcówki tulejkowe izolowane PAEHSD2 służą do pewnego i powtarzalnego łączenia przewodów linkowych w zaciskach śrubowych lub sprężynowych. Znajdują zastosowanie w:

• Instalacjach rozdzielnic elektrycznych – zaciskanie przewodów w wyłącznikach, stycznikach, listwach przyłączeniowych.
• Szafach sterowniczych i automatyce przemysłowej – przygotowanie przewodów do podłączenia sterowników PLC, przekaźników, czujników.
• Systemach okablowania w budynkach użyteczności publicznej – tam gdzie wymagana jest niska emisja dymu i brak halogenów (kable bezhalogenowe).
• Serwisie i naprawach urządzeń elektrycznych – szybka wymiana końcówek o różnych przekrojach w jednym zestawie.

Wskazówki Montażowe

Montaż końcówek tulejkowych oraz wszelkie prace przy instalacjach elektrycznych mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV i powyżej). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Do zaciskania używaj dedykowanych narzędzi (szczęki zaciskowe) odpowiednich dla danego przekroju przewodu – postępuj zgodnie z dokumentacją producenta narzędzia. Przekrój przewodu dobierz do prądu obciążenia i zabezpieczeń nadprądowych. Izolację końcówki usuń na długość wynikającą z głębokości zacisku. Po zaciśnięciu sprawdź wytrzymałość mechaniczną połączenia – nie powinno być luzu.

FAQ

• Czy końcówki są izolowane? Tak, każda tulejka posiada izolację z polipropylenu w kolorze odpowiadającym przekrojowi. Izolacja zapobiega zwarciom i ułatwia identyfikację.
• Jaka jest maksymalna temperatura pracy? Końcówki są odporne na temperaturę do +105°C. Powyżej tej wartości może nastąpić deformacja izolacji lub utrata właściwości mechanicznych.
• Czy nadają się do przewodów linkowych jednożyłowych? Końcówki tulejkowe przeznaczone są przede wszystkim do przewodów linkowych (wielodrutowych). Dla przewodów jednożyłowych (dratowych) zaleca się stosowanie końcówek bez izolacji lub odpowiednich tulejek.
