Zestaw końcówek tulejkowych PAEHSD1 izolowane 0,5-2,5 053394 | 05103937 PROTEC.class

Opis i Kluczowe Cechy

Zestaw końcówek tulejkowych PAEHSD1 marki PROTEC to profesjonalny komplet elementów przeznaczonych do trwałego i bezpiecznego zakańczania przewodów typu linka. Każda końcówka została wykonana z wysokiej jakości miedzi, która dla zapewnienia doskonałej przewodności oraz ochrony przed korozją została poddana procesowi cynowania. Izolacja wykonana z polipropylenu charakteryzuje się wysoką odpornością termiczną, wytrzymując temperatury robocze do +105°C, co jest kluczowe w szafach sterowniczych o dużym zagęszczeniu komponentów.

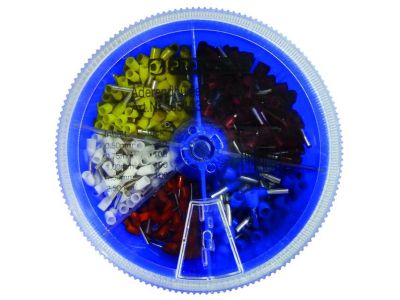

Zestaw zawiera 400 sztuk końcówek o przekrojach od 0,5 mm² do 2,5 mm², co pokrywa najpopularniejsze zapotrzebowanie w instalacjach niskonapięciowych i systemach automatyki. Dzięki zastosowaniu materiałów bezhalogenowych, produkt jest bezpieczny dla środowiska i użytkowników, nie wydzielając toksycznych gazów w przypadku pożaru. Całość zamknięta jest w ergonomicznym, okrągłym pudełku z ruchomą przesłoną, która ułatwia selekcję odpowiedniego rozmiaru i zapobiega przypadkowemu rozsypaniu zawartości.

• Przekrój 0,5 mm² (50 szt.): Kolor pomarańczowy, idealny do precyzyjnych połączeń sygnałowych.
• Przekrój 0,75 mm² (100 szt.): Kolor biały, standard w systemach sterowania.
• Przekrój 1,0 mm² (100 szt.): Kolor żółty, zapewniający stabilny styk w listwach zaciskowych.
• Przekrój 1,5 mm² (100 szt.): Kolor czerwony, powszechnie stosowany w obwodach zasilających mniejszej mocy.
• Przekrój 2,5 mm² (50 szt.): Kolor niebieski, dedykowany do obciążeń wymagających większego przekroju znamionowego.

Zgodność z Normami

Produkt został zaprojektowany z myślą o najwyższych standardach bezpieczeństwa obowiązujących w branży elektro-technicznej. Wykorzystanie miedzi cynowanej gwarantuje zgodność z wymaganiami dotyczącymi niskiej rezystancji przejścia. Izolacja polipropylenowa spełnia rygorystyczne normy dotyczące materiałów bezhalogenowych, co pozwala na stosowanie zestawu w budynkach użyteczności publicznej oraz obiektach o podwyższonych rygorach przeciwpożarowych. Standardowy kształt tulejek zapewnia kompatybilność z większością dostępnych na rynku zaciskarek oraz terminali przyłączeniowych.

Zastosowanie

Zestaw PAEHSD1 znajduje szerokie zastosowanie w codziennej pracy elektryków, monterów oraz inżynierów automatyki. Jest niezastąpiony przy:

• Prefabrykacji szaf sterowniczych i rozdzielnic elektrycznych.
• Zakańczaniu przewodów wielodrutowych przed ich montażem w zaciskach śrubowych lub sprężynowych.
• Pracach serwisowych i modernizacyjnych w parkach maszynowych.
• Instalacjach domowych i przemysłowych, gdzie wymagana jest wysoka estetyka i pewność połączenia.

Wskazówki Montażowe

Aby zapewnić optymalne parametry elektryczne i mechaniczne połączenia, należy przestrzegać poniższych zaleceń:

• Odizolowanie: Przewód należy odizolować na długości odpowiadającej części metalowej tulejki, dbając o to, aby nie uszkodzić poszczególnych drucików linki.
• Dobór rozmiaru: Należy zawsze dobierać tulejkę ściśle do przekroju znamionowego przewodu (np. dla linki 1,5 mm² stosujemy tulejkę czerwoną).
• Zaciskanie: Do montażu należy używać profesjonalnych prasek dedykowanych do końcówek izolowanych. Prawidłowy zacisk powinien obejmować całą długość metalowej części tulejki.
• Kontrola: Po zaciśnięciu należy upewnić się, że izolacja przewodu wchodzi do kołnierza izolacyjnego tulejki, co zapobiega zwarciom i usztywnia konstrukcję.

FAQ

1. Czy końcówki są odporne na wysokie temperatury?
Tak, izolacja z polipropylenu posiada odporność termiczną do +105°C, co pozwala na bezpieczną pracę w wymagających warunkach termicznych.

2. Co oznacza, że produkt jest bezhalogenowy?
Oznacza to, że materiały użyte do produkcji nie zawierają chloru, bromu ani fluoru. W przypadku pożaru nie wydzielają one korozyjnych gazów ani gęstego dymu.

3. Czy pudełko można uzupełniać?
Tak, okrągły organizer z ruchomą przesłoną jest wielorazowego użytku i po wyczerpaniu zapasów można go uzupełnić końcówkami kupowanymi luzem.
