Zestaw końcówek tulejkowych izolowanych PAEHG 100/8 1,0mm2 054140 | 05103654 PROTEC.class

Alternatywny kod produktu: 054140

Opis i Kluczowe Cechy

Zestaw końcówek tulejkowych izolowanych PAEHG 100/8 1,0mm² (symbol 05103654) przeznaczony jest do trwałego i bezpiecznego zakończania przewodów elektrycznych. Wykonany zgodnie z normą DIN 46228, część 4, zapewnia powtarzalną jakość zacisku oraz ochronę przed korozją dzięki miedzi ocynkowanej. Izolacja z polipropylenu (bezhalogenowa) gwarantuje odporność temperaturową do +105°C, co zwiększa bezpieczeństwo pożarowe instalacji.

• Norma DIN 46228, część 4: Potwierdza zgodność z wymaganiami dla końcówek izolowanych, co jest kluczowe przy certyfikacji instalacji.
• Bezhalogenowa izolacja polipropylenowa: W przypadku pożaru nie wydziela toksycznych gazów, podnosząc bezpieczeństwo ludzi i mienia.
• Miedź ocynkowana: Doskonała przewodność elektryczna oraz wysoka odporność na korozję, zapewniająca niezawodne połączenie przez lata.
• Długość tulei 8 mm: Uniwersalny wymiar pasujący do standardowych zaciskarek i listew zaciskowych, ułatwiający szybki i pewny montaż.

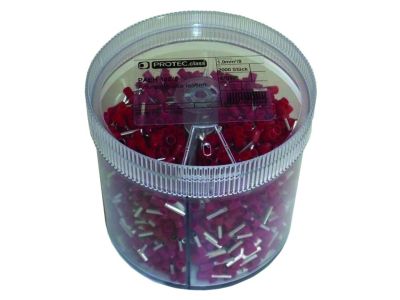

• Zestaw w pudełku z ruchomą przesłoną: Praktyczne opakowanie umożliwia wygodne dozowanie końcówek bez ryzyka wysypania.

Zgodność z Normami

Końcówki są produkowane zgodnie z normą DIN 46228, część 4, która określa wymiary oraz wymagania techniczne dla izolowanych końcówek tulejkowych. Produkt posiada certyfikat CE i spełnia europejskie standardy jakości.

Zastosowanie

Zestaw przeznaczony do profesjonalnego zaciskania przewodów w instalacjach elektrycznych i sterowniczych. Sprawdza się zarówno w rozdzielnicach, jak i w szafach automatyki.

• Zaciskanie przewodów przed podłączeniem do listew zaciskowych, łączówek i styczników.
• Wykonywanie pewnych i trwałych połączeń w instalacjach niskiego i średniego napięcia.
• Do stosowania w aparaturze modułowej, puszkach przyłączeniowych oraz szafach sterowniczych.
• Przygotowanie przewodów do łączenia w systemach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż (zaciskanie) końcówek powinien być wykonywany przez wykwalifikowany personel elektryczny z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie.

• Użyj zaciskarki zgodnej z profilem końcówek DIN 46228, np. o przekroju 1,0 mm².
• Zdejmij izolację z przewodu na długość tulei (ok. 8 mm), nie uszkadzając żył.
• Nałóż końcówkę na odizolowany przewód i zaciśnij aż do pełnego zablokowania narzędzia – kontroluj moment zacisku według instrukcji producenta.
• Dobierz przekrój końcówki do przekroju przewodu (w zestawie różne rozmiary).
• Po zaciśnięciu sprawdź wytrzymałość mechaniczną połączenia (przewód nie powinien wysuwać się z tulei).

FAQ

• Czy końcówki są bezhalogenowe? Tak, izolacja wykonana jest z polipropylenu, który nie zawiera halogenów. W przypadku pożaru nie powstają toksyczne gazy, co zwiększa bezpieczeństwo.
• Jaka jest maksymalna temperatura pracy? Końcówki wytrzymują temperatury do +105°C, dzięki czemu nadają się do instalacji pracujących w podwyższonej temperaturze (np. w pobliżu źródeł ciepła).
• Czy w zestawie znajdują się tylko końcówki 1,0 mm²? Nie, zestaw zawiera mieszankę przekrojów: PAEHG 050/8, 075/8, 100/8 (2000 szt. każdy), PAEHG 150/8 (1500 szt.) oraz PAEHG 205/8 (1000 szt.). Pozwala to na dobór odpowiedniej końcówki do różnych przekrojów przewodów.
