Zestaw końcówek tulejkowych izolowanych PAEHG 050/8 0,5mm2 054138 | 05103652 PROTEC.class

Alternatywny kod produktu: 054138

Opis i Kluczowe Cechy

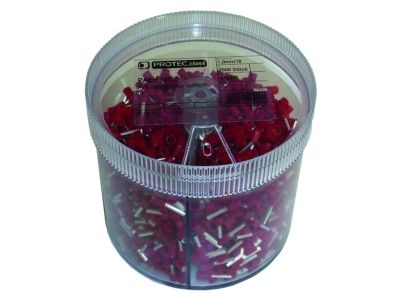

Zestaw końcówek tulejkowych izolowanych PAEHG 050/8 (symbol 05103652) to kompleksowe rozwiązanie do zakańczania przewodów elastycznych o przekrojach od 0,5 do 2,5 mm². Każda końcówka posiada tuleję z miedzi ocynkowanej o długości 8 mm oraz izolację z bezhalogenowego polipropylenu, odporną termicznie do +105°C. Opakowanie zbiorcze (okrągłe pudełko z ruchomą przesłoną) zawiera łącznie 8500 sztuk w pięciu rozmiarach, co czyni je ekonomicznym wyborem dla instalatorów i serwisów.

• Materiał tulei – miedź ocynkowana: gwarantuje niską rezystancję styku i odporność na korozję, co zapewnia trwałe i bezpieczne połączenie elektryczne.
• Izolacja – polipropylen bezhalogenowy: w przypadku pożaru nie emituje toksycznych gazów, zwiększając bezpieczeństwo ludzi i sprzętu.
• Odporność termiczna do +105°C: umożliwia stosowanie w podwyższonych temperaturach otoczenia, np. w szafach sterowniczych o ograniczonej wentylacji.
• Standardowa długość tulei 8 mm: kompatybilna z większością tulejkarzy i dedykowanych zaciskarek, co przyspiesza montaż.
• Zestaw 5 rozmiarów (0,5 / 0,75 / 1,0 / 1,5 / 2,5 mm²): jedna jednostka magazynowa pokrywa typowe przekroje przewodów w instalacjach niskiego napięcia.

Zgodność z Normami

Końcówki tulejkowe PAEHG spełniają wymagania normy DIN 46228, część 4, która określa parametry wymiarowe i materiałowe dla izolowanych końcówek tulejkowych. Produkt posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Końcówki tulejkowe izolowane stosuje się wszędzie tam, gdzie przewody elastyczne muszą być bezpiecznie i powtarzalnie zakańczane przed podłączeniem do zacisków śrubowych lub sprężynowych.

• Zakańczanie przewodów w szafach sterowniczych, rozdzielnicach i pulpitach operatorskich.
• Przygotowanie przewodów do podłączenia aparatury modułowej (styczniki, wyłączniki, przekaźniki, listwy zaciskowe).
• Instalacje automatyki budynkowej (sterowanie oświetleniem, klimatyzacją, roletami) oraz przemysłowej (PLC, czujniki, siłowniki).
• Prace serwisowe, remontowe i modernizacyjne w instalacjach elektrycznych do 1000 V AC.

Wskazówki Montażowe

Montaż końcówek (zaciskanie) powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy odizolować przewód na długość ok. 8 mm, a następnie za pomocą dedykowanej zaciskarki (zgodnej z DIN 46228) wykonać zacisk. Po zaciskaniu sprawdzić mechaniczne i elektryczne połączenie (brak luzów, niska rezystancja). Przekrój przewodu należy dobrać do wartości znamionowych zabezpieczeń obwodu.

FAQ

• Czy końcówki są bezhalogenowe? Tak, izolacja wykonana z polipropylenu (PP) jest wolna od halogenów, co ogranicza emisję toksycznych i korozyjnych gazów w przypadku pożaru.
• Jaka jest maksymalna temperatura pracy? Końcówki są dopuszczone do pracy ciągłej w temperaturze do +105°C, co pozwala na stosowanie w szafach o podwyższonej temperaturze wewnętrznej.
• Jakie przekroje przewodów znajdują się w zestawie? Opakowanie zawiera osobne końcówki dla przekrojów: 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm² oraz 2,5 mm². Ilości sztuk: 2000 (0,5 / 0,75 / 1,0), 1500 (1,5) i 1000 (2,5) – łącznie 8500 sztuk.
