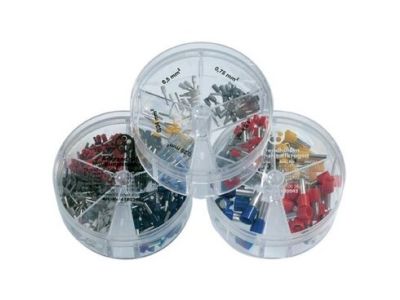

Zestaw końcówek tulejkowych izolowanych 0,5-2,5mm2 DIN BOX II | 61802041 Lapp Kabel

Opis i Kluczowe Cechy

Zestaw końcówek tulejkowych izolowanych DIN BOX II (symbol 61802041) to praktyczne rozwiązanie do profesjonalnego zaciskania przewodów o przekroju od 0,5 do 2,5 mm². Wykonane z cynowanej miedzi elektrolitycznej, zapewniają niską rezystancję połączeń i odporność na korozję. Przezroczysta izolacja umożliwia wizualną kontrolę połączenia. Zestaw dostarczany w poręcznym pudełku DIN BOX II, które ułatwia przechowywanie i dostęp do różnych przekrojów.

• Przekrój 0,5–2,5 mm²: wszechstronność zastosowania – jeden zestaw obejmuje najczęściej używane rozmiary w instalacjach elektrycznych.
• Cynowana miedź elektrolityczna: doskonałe przewodnictwo i długotrwała ochrona przed utlenianiem.
• Przezroczysta izolacja: umożliwia natychmiastową kontrolę prawidłowego osadzenia przewodu w tulejce.
• Pasujący wkład zagniatający PEW 12.090: gwarantuje precyzyjne, powtarzalne zaciskanie bez uszkodzenia izolacji.
• Praktyczne pudełko DIN BOX II: segregacja końcówek według rozmiarów, ułatwia pracę i organizację warsztatu.

Zgodność z Normami

Końcówki tulejkowe izolowane spełniają wymagania europejskich norm dotyczących połączeń elektrycznych oraz posiadają certyfikat CE. Produkt zgodny ze standardem DIN dla tulejek końcowych.

Zastosowanie

Zestaw końcówek tulejkowych 0,5–2,5 mm² przeznaczony jest do zaciskania przewodów linkowych w rozdzielnicach, szafach sterowniczych i puszkach instalacyjnych. Sprawdza się w profesjonalnej elektroinstalacji oraz automatyce przemysłowej.

• Zaciskanie przewodów w aparaturze modułowej (styczniki, wyłączniki, przyciski) na szynie DIN.
• Przygotowanie końcówek przewodów do podłączenia w zaciskach sprężynowych i śrubowych.
• Sygnalizacja i sterowanie w automatyce budynkowej i przemysłowej.
• Zastosowanie w warsztatach elektrycznych i serwisowych jako uniwersalny zestaw naprawczy.

Wskazówki Montażowe

Montaż końcówek tulejkowych powinien być wykonywany przez osoby z uprawnieniami elektrycznymi SEP. Przed pracą należy bezwzględnie odłączyć napięcie. Przekrój przewodu dobrać do odpowiedniej tulejki (0,5; 0,75; 1,0; 1,5; 2,5 mm²). Użyć pasującego wkładu zagniatającego PEW 12.090 w szczypcach do zaciskania. Zaciskać zgodnie z instrukcją producenta narzędzia, zachowując odpowiednią siłę, aby nie uszkodzić izolacji i zapewnić niską rezystancję połączenia. Po zacisnięciu sprawdzić wizualnie przez przezroczystą izolację prawidłowe osadzenie przewodu.

FAQ

• Czy końcówki nadają się do przewodów linkowych i drutowych? Końcówki tulejkowe przeznaczone są przede wszystkim do przewodów linkowych (wielodrutowych). W przypadku przewodów drutowych (jednożyłowych) stosowanie nie jest konieczne, ale można ich użyć do ochrony przed skręcaniem – należy dobrać odpowiedni rozmiar.
• Jakie narzędzie jest potrzebne do zaciskania? Zaleca się użycie wkładu zagniatającego PEW 12.090 w szczypcach do tulejek. Zapewnia to prawidłowe, powtarzalne zaciskanie zgodne z normami.
• Czy końcówki można ponownie wykorzystać? Nie, tulejki po zaciśnięciu ulegają trwałej deformacji i nie nadają się do ponownego użycia. Zawsze należy stosować nowe końcówki dla każdego połączenia, aby zapewnić niezawodność styku.
