Zestaw przewodów otwarty do rozruszników gwiazda-trójkąt S6-S6-S6 | 3RA1953-2N Siemens

Alternatywny kod produktu: 3RA19532N

Opis i Kluczowe Cechy

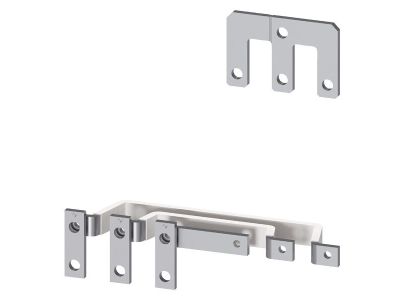

Zestaw przewodów otwarty do rozruszników gwiazda‑trójkąt S6‑S6‑S6 o indeksie 3RA1953‑2N firmy Siemens to gotowy do montażu układ szyn łączących przeznaczony do współpracy ze stycznikami serii 3RT1.5. Dzięki precyzyjnemu dopasowaniu i wbudowanemu mostkowi punktu gwiazdowego umożliwia szybkie wykonanie poprawnego przeplotu faz po stronie odgałęzienia, skracając czas instalacji i minimalizując ryzyko błędów połączeń.

• Dedykowany do styczników 3RT1.5: zestaw gwarantuje mechaniczne i elektryczne dopasowanie do aparatów z wyłącznikiem silnikowym – montaż bez dodatkowej obróbki.
• Układ z zamianą faz i mostkiem punktu gwiazdowego: realizuje niezbędne przełączenie faz dla rozruchu gwiazda‑trójkąt oraz łączy punkt gwiazdowy, co eliminuje konieczność ręcznego prowadzenia przewodów.
• Stosowany ze stycznikami wyposażonymi w złącze szynowe (bez zacisku ramowego): przewody są gotowe do bezpośredniego podłączenia do szyn zbiorczych styczników, co przyspiesza prace.
• Modułowa konstrukcja systemu SIRIUS: zgodność z filozofią oszczędności miejsca i czasu w szafach sterowniczych – łatwa rozbudowa i serwis.
• Otwarty typ przewodów: ułatwia kontrolę wizualną połączeń oraz pozwala na dopasowanie do specyfiki konkretnej rozdzielnicy.

Zgodność z Normami

Zestaw przewodów 3RA1953‑2N został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami jakości Siemens. Produkt posiada certyfikat CE, potwierdzający zgodność z wymogami bezpieczeństwa i kompatybilności elektromagnetycznej. Do montażu należy stosować wytyczne zawarte w dokumentacji technicznej producenta.

Zastosowanie

Zestaw przeznaczony jest do budowy rozruszników gwiazda‑trójkąt w układach sterowania silnikami trójfazowymi. Sprawdza się w aplikacjach wymagających płynnego rozruchu i ograniczenia prądu rozruchowego.

• Sterowanie silnikami asynchronicznymi w pompach, wentylatorach, sprężarkach i taśmociągach.
• Budowa układów przełączania gwiazda‑trójkąt w szafach sterowniczych maszyn przemysłowych.
• Modernizacja istniejących rozruszników – szybka wymiana lub rozbudowa przy użyciu styczników 3RT1.5.
• Systemy automatyki budynkowej i przemysłowej wymagające niezawodnego rozruchu silników.

Wskazówki Montażowe

Montaż i podłączenie zestawu przewodów może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Przewody należy instalować na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przekrój przewodów oraz moment dokręcania połączeń śrubowych dobierać według dokumentacji technicznej styczników i zestawu. Przed uruchomieniem sprawdzić poprawność połączeń – szczególnie faz i mostka gwiazdy.

FAQ

• Do jakich styczników pasuje ten zestaw? Zestaw 3RA1953‑2N jest przeznaczony do styczników Siemens serii 3RT1.5 wyposażonych w złącze szynowe (bez zacisku ramowego). Służy do budowy rozruszników gwiazda‑trójkąt w konfiguracji S6‑S6‑S6.
• Czy zestaw zawiera mostek punktu gwiazdowego? Tak, w zestawie znajduje się mostek łączący punkt gwiazdowy, co upraszcza wykonanie połączeń i eliminuje konieczność stosowania dodatkowych elementów.
• Jakie są zalecenia dotyczące momentu dokręcania? Dokładne wartości momentu podane są w karcie katalogowej stycznika 3RT1.5 oraz w instrukcji montażu zestawu. Należy ich przestrzegać, aby zapewnić pewne połączenie elektryczne i uniknąć uszkodzeń.
