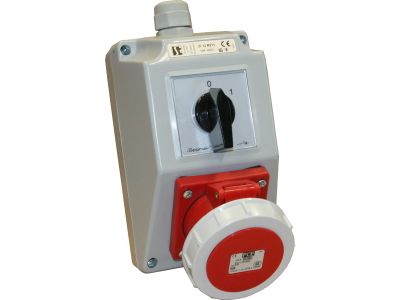

Zestaw instalacyjny O-I, 32A, 3P+N+PE, dławnica M25 | ZI02\R441 Spamel

Opis i Kluczowe Cechy

Zestaw instalacyjny ZI02\R441 marki SPAMEL to zaawansowane rozwiązanie zasilające, zaprojektowane z myślą o wymagających środowiskach przemysłowych i warsztatowych. Sercem urządzenia jest niezawodny łącznik krzywkowy ŁK32R, który pełni funkcję rozłącznika głównego 0-I, umożliwiając bezpieczne i szybkie odcięcie zasilania od odbiorników. Zestaw został wyposażony w gniazdo siłowe o prądzie znamionowym 32A w konfiguracji 3P+N+PE (pięciobiegunowe), co pozwala na zasilanie maszyn i urządzeń o dużej mocy znamionowej.

• Wysoka obciążalność: Prąd znamionowy 32A gwarantuje stabilną pracę pod dużym obciążeniem bez ryzyka przegrzania styków.
• Stopień ochrony IP44: Obudowa zapewnia skuteczną ochronę przed wnikaniem ciał obcych o średnicy powyżej 1 mm oraz zabezpiecza przed bryzgami wody z dowolnego kierunku.
• Łącznik krzywkowy ŁK32R: Wytrzymały mechanizm przełączający o wysokiej trwałości mechanicznej i elektrycznej, dedykowany do częstych operacji łączeniowych.
• Dławnica M25: Zastosowanie dławnicy o rozmiarze M25 pozwala na szczelne wprowadzenie przewodu zasilającego, chroniąc wnętrze obudowy przed wilgocią i zanieczyszczeniami.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Zestaw spełnia wymagania normy PN-EN 60309 dotyczącą gniazd i wtyczek do zastosowań przemysłowych oraz normy PN-EN 60947 w zakresie aparatury łączeniowej niskiego napięcia. Dzięki temu użytkownik ma pewność, że urządzenie zachowa swoje parametry izolacyjne i funkcjonalne nawet w trudnych warunkach eksploatacyjnych.

Zastosowanie

Zestaw instalacyjny SPAMEL ZI02\R441 znajduje szerokie zastosowanie w sektorze elektro-technicznym, w tym:

• Hale produkcyjne i magazynowe: Jako punkt poboru energii dla mobilnych maszyn i urządzeń produkcyjnych.
• Place budowy: Zasilanie betoniarek, agregatów tynkarskich oraz elektronarzędzi o dużej mocy.
• Warsztaty mechaniczne: Bezpieczne podłączenie spawarek, kompresorów i podnośników.
• Infrastruktura rolnicza: Zasilanie urządzeń gospodarczych wymagających stabilnego przyłącza trójfazowego.

Wskazówki Montażowe

Montaż zestawu powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Dobór przewodów: Należy zastosować przewody o przekroju dostosowanym do prądu 32A (zalecane 6 mm² lub więcej, zależnie od długości linii i spadków napięcia).
• Moment dokręcania: Zaciski śrubowe łącznika ŁK32R oraz gniazda muszą być dokręcone z odpowiednim momentem, aby uniknąć zjawiska luzowania styków pod wpływem drgań.
• Uszczelnienie: Prawidłowe osadzenie dławnicy M25 jest kluczowe dla zachowania deklarowanego stopnia ochrony IP44.
• Pozycjonowanie: Zaleca się montaż pionowy na stabilnej powierzchni, zapewniający łatwy dostęp do dźwigni rozłącznika 0-I.

FAQ

1. Czy zestaw posiada wbudowane zabezpieczenia nadprądowe?
Prezentowany model ZI02\R441 skupia się na funkcji rozłączania i dystrybucji energii. Wszelkie zabezpieczenia nadmiarowo-prądowe powinny znajdować się w rozdzielnicy zasilającej dany obwód.

2. Czy można wymienić dławnicę M25 na inny rozmiar?
Obudowa jest fabrycznie przystosowana do dławnicy M25, co optymalizuje szczelność dla standardowych przewodów zasilających zestawy 32A. Zmiana na inny rozmiar może wymagać modyfikacji obudowy, co wpływa na stopień ochrony IP.

3. Jaka jest różnica między wersją 16A a 32A?
Wersja 32A wykorzystuje mocniejszy łącznik krzywkowy ŁK32R oraz gniazdo o większej średnicy styków, co pozwala na bezpieczną pracę z dwukrotnie większym natężeniem prądu niż w przypadku wersji 16A wyposażonej w łącznik ŁK16R.
