Zestaw instalacyjny O-I ,16A, 3P+N+PE/2x2P+PE, dławnica M25 | ZI04\R211 Spamel

Opis i Kluczowe Cechy

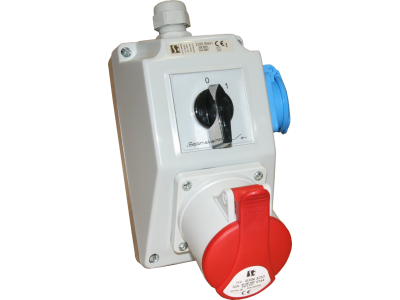

Zestaw instalacyjny SPAMEL ZI04\R211 to zaawansowane rozwiązanie rozdzielcze, zaprojektowane z myślą o wymagających środowiskach przemysłowych i warsztatowych. Sercem urządzenia jest niezawodny łącznik krzywkowy ŁK16R, pełniący funkcję rozłącznika głównego 0-I, który umożliwia bezpieczne i szybkie odcięcie zasilania od wszystkich podłączonych odbiorników. Zestaw charakteryzuje się przemyślaną konfiguracją gniazd: jednym gniazdem siłowym 16A 3P+N+PE (5-polowym) oraz dwoma gniazdami jednofazowymi 2P+PE, co zapewnia wszechstronność zasilania urządzeń o różnej charakterystyce prądowej.

• Wysoki stopień ochrony: Obudowa o klasie szczelności IP44 gwarantuje odporność na drobiny ciał stałych o średnicy powyżej 1 mm oraz bryzgi wody z dowolnego kierunku.
• Solidna konstrukcja: Wykorzystanie wysokiej jakości tworzyw sztucznych zapewnia odporność na uderzenia mechaniczne oraz działanie promieniowania UV.
• Zintegrowany rozłącznik: Łącznik krzywkowy ŁK16R o prądzie znamionowym 16A pozwala na bezpośrednie sterowanie obciążeniem.
• Dławnica M25: Fabrycznie dołączona dławnica M25 umożliwia szczelne wprowadzenie przewodu zasilającego, chroniąc wnętrze przed wilgocią.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy PN-EN 61439, co jest gwarancją stabilności parametrów elektrycznych i mechanicznych w długofalowej eksploatacji. Komponenty takie jak łącznik krzywkowy ŁK16R są zgodne z normą IEC/EN 60947-3, co potwierdza ich zdolność do bezpiecznego rozłączania prądów roboczych i przeciążeniowych w kategorii użytkowania AC-21A lub AC-23A.

Zastosowanie

Zestaw instalacyjny ZI04\R211 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest mobilność lub szybki dostęp do punktów poboru energii przy zachowaniu najwyższych standardów bezpieczeństwa. Idealnie sprawdza się w:

• Halach produkcyjnych: Jako punkt zasilający dla maszyn stacjonarnych i elektronarzędzi serwisowych.
• Warsztatach samochodowych: Do zasilania podnośników (gniazdo 3P+N+PE) oraz ładowarek i lamp warsztatowych (gniazda 2P+PE).
• Placach budowy: Jako element tymczasowych rozdzielnic zasilających urządzenia trójfazowe i jednofazowe.
• Gospodarstwach rolnych: Do obsługi urządzeń inwentarskich i maszyn przetwórczych.

Wskazówki Montażowe

Montaż zestawu powinien być przeprowadzony przez wykwalifikowanego elektryka. Obudowa przystosowana jest do montażu natynkowego za pomocą dedykowanych otworów montażowych, co zapewnia stabilność nawet przy częstym wpinaniu i wypinaniu wtyczek. Przewody zasilające należy wprowadzić przez dławnicę M25, dbając o jej odpowiednie dokręcenie w celu zachowania stopnia ochrony IP44. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego 16A, zapewniając odpowiedni moment dokręcania zacisków łącznika krzywkowego, co zapobiega przegrzewaniu się styków.

FAQ

• Czy zestaw posiada zabezpieczenia nadprądowe? Prezentowany model ZI04\R211 skupia się na funkcji rozłączania i dystrybucji (rozłącznik 0-I). W przypadku konieczności stosowania wyłączników nadmiarowo-prądowych, należy je przewidzieć w rozdzielnicy poprzedzającej zestaw.
• Jaki jest maksymalny przekrój przewodu dla dławnicy M25? Dławnica M25 standardowo obsługuje przewody o średnicy zewnętrznej od 9 mm do 17 mm, co pozwala na wprowadzenie typowych kabli instalacyjnych typu YDY lub oponowych OW.
• Czy gniazda posiadają klapki ochronne? Tak, wszystkie gniazda w zestawie wyposażone są w samopowracające klapki ochronne, które zapewniają utrzymanie szczelności IP44, gdy gniazda nie są używane.
