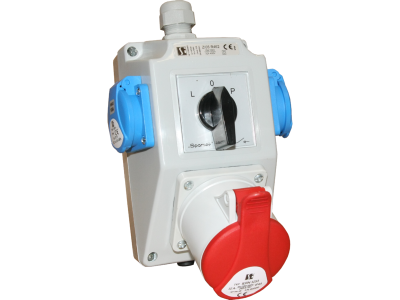

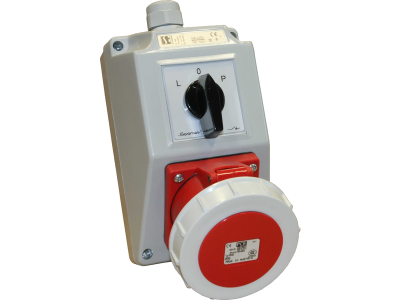

Zestaw instalacyjny L-O-P, 32A, 3P+PE, dławnica M25 | ZI02\R361 Spamel

Opis i Kluczowe Cechy

Zestaw instalacyjny L-O-P typu ZI02/R361 to kompletne rozwiązanie do bezpiecznego odłączania i przełączania obwodów trójfazowych. Zaprojektowany dla prądu 32 A w konfiguracji 3P+PE oraz wyposażony w dławnicę kablową M25, umożliwia pewną pracę w wymagających instalacjach przemysłowych. Wbudowany łącznik krzywkowy ŁK32R zapewnia niezawodną realizację funkcji L-O-P.

• Prąd znamionowy 32 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Konfiguracja 3P+PE: umożliwia podłączenie trzech faz i przewodu ochronnego, zapewniając zgodność z typowymi sieciami trójfazowymi.
• Łącznik krzywkowy ŁK32R: zapewnia precyzyjne i niezawodne przełączanie stanów L (załączony), O (wyłączony) i P (przełączanie).
• Dławnica M25: ułatwia wprowadzenie przewodu o odpowiedniej średnicy, chroniąc kabel przed uszkodzeniami mechanicznymi.
• Funkcja L-O-P: umożliwia intuicyjną realizację pozycji pracy, wyłączenia oraz przełączania w jednym urządzeniu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Stosowanie zgodne z wytycznymi producenta gwarantuje bezpieczną eksploatację w instalacjach przemysłowych.

Zastosowanie

Zestaw instalacyjny L-O-P sprawdza się w miejscach, gdzie wymagane jest niezawodne odłączanie zasilania i przełączanie obwodów trójfazowych. Polecany szczególnie do:

• Rozłączania i załączania obwodów trójfazowych w maszynach i urządzeniach przemysłowych.
• Realizacji funkcji wyłącznika bezpieczeństwa (stop awaryjny) w instalacjach wymagających szybkiego odcięcia zasilania.
• Sterowania silnikami elektrycznymi, nagrzewnicami oraz innymi odbiornikami trójfazowymi.
• Zastosowania w rozdzielnicach i szafach sterowniczych jako główny przełącznik obwodu.

Wskazówki Montażowe

Montaż zestawu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Używaj narzędzi odpowiednich do przekroju przewodów (dobranych do prądu 32 A). Dławnicę M25 dokręcaj zgodnie z momentem podanym w dokumentacji producenta. Po montażu sprawdź poprawność połączeń i działanie przełącznika.

FAQ

• Jakie są pozycje przełącznika L-O-P? Przełącznik umożliwia wybór trzech stanów: L (załączony – normalna praca), O (wyłączony – odcięcie zasilania) oraz P (przełączanie – np. test lub zmiana konfiguracji). Szczegółowe znaczenie pozycji znajduje się w instrukcji producenta.
• Do jakiego obciążenia prądowego jest przeznaczony zestaw? Zestaw jest przystosowany do prądu znamionowego 32 A przy napięciu sieci trójfazowej. Nie należy przekraczać tej wartości, aby uniknąć uszkodzenia styków.
• Czy obudowa zestawu jest odporna na kurz i wilgoć? Stopień ochrony obudowy zależy od konkretnego wariantu zestawów ZI. Dla tego modelu nie podano jednoznacznego IP – przed montażem sprawdź oznaczenie na etykiecie produktu. W razie wątpliwości stosuj dodatkowe zabezpieczenia w miejscach narażonych na wilgoć.
