Zestaw instalacyjny L-O-P 32A, 3P+PE/2P+PE dławnica M25 | ZI05\R361 Spamel

Opis i Kluczowe Cechy

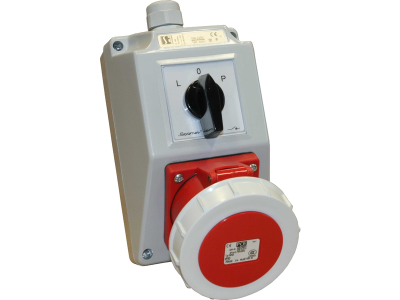

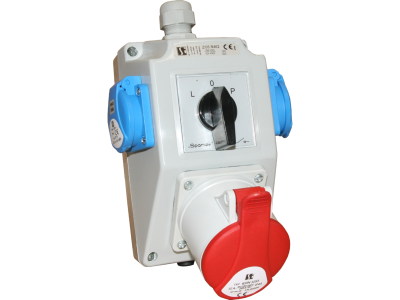

Zestaw instalacyjny L-O-P typu ZI05\R361 wyposażony w łącznik krzywkowy ŁK32R o funkcji rozłącznika L-O-P (Line-Off-Power). Przeznaczony do pracy z prądem 32 A, co zapewnia bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przeciążenia styków. W komplecie gniazdo wtyczkowe stałe przystosowane do wtyków 3P+PE (pięć styków) oraz 2P+PE (trzy styki). Obudowa wyposażona w dławnicę kablową M25 ułatwiającą szczelne wprowadzenie przewodów.

• Prąd znamionowy 32 A: Umożliwia bezpieczną pracę w obwodach o znacznym poborze mocy, np. dla maszyn budowlanych lub przemysłowych.
• Łącznik krzywkowy ŁK32R: Gwarantuje niezawodną funkcję rozłącznika L-O-P – wyraźne odcięcie napięcia w pozycji „O” i pewne połączenie w pozycjach „L” oraz „P”.
• Gniazdo 3P+PE / 2P+PE: Uniwersalność podłączenia – obsługuje wtyki 5‑stykowe (3 fazy + PE) oraz 3‑stykowe (2 fazy + PE) w zależności od potrzeb instalacji.
• Dławnica M25: Ułatwia wyprowadzenie przewodu w standardowej średnicy, zapewniając dodatkowe uszczelnienie obudowy.
• Zwarta konstrukcja zestawu: Gotowy do montażu w rozdzielnicy lub na zewnątrz – przełącznik, gniazdo i obudowa w jednym module oszczędzają czas instalacji.

Zgodność z Normami

Zestaw instalacyjny ZI05\R361 spełnia wymagania obowiązujących norm europejskich i posiada oznakowanie CE. Produkt zaprojektowany zgodnie ze standardami bezpieczeństwa dla łączników krzywkowych i rozłączników instalacyjnych.

Zastosowanie

Zestaw L-O-P z gniazdem stałym znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie i załączanie zasilania odbiorników. Sprawdza się zarówno w rozdzielnicach przemysłowych, jak i w instalacjach tymczasowych.

• Odłączanie i załączanie maszyn budowlanych, agregatów, sprężarek – szybka zmiana trybu pracy.
• Zasilanie urządzeń serwisowych na placach budowy (szlifierki, spawarki) z możliwością odcięcia napięcia przy postoju.
• Rozdział energii w warsztatach i halach produkcyjnych – gniazdo umożliwia podłączenie przenośnych odbiorników.
• Stosowanie w obwodach sterowania awaryjnego (funkcja L-O-P) jako element wyłącznika bezpieczeństwa.

Wskazówki Montażowe

Montaż i podłączenie zestawu ZI05\R361 może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Zestaw mocowany jest za pomocą dławnicy M25 – przewód należy wprowadzić i uszczelnić zgodnie z zaleceniami producenta. Moment dokręcania dławnicy oraz zacisków gniazda i łącznika musi być zgodny z dokumentacją techniczną. Przekrój żył przewodu dobierz do prądu 32 A oraz warunków pracy obwodu.

FAQ

• Jakie funkcje realizuje przełącznik L-O-P? Przełącznik L-O-P (Line-Off-Power) umożliwia wybór trzech pozycji: L (linia – załączone), O (off – wyłączone, rozłącznik izolacyjny), P (power – załączone drugie źródło lub bezpośrednie zasilanie). W pozycji O następuje fizyczne rozłączenie wszystkich biegunów.
• Czy gniazdo w zestawie jest uniwersalne? Gniazdo przystosowane jest do wtyków 3P+PE (pięć styków) oraz 2P+PE (trzy styki) – standardowo stosowanych w instalacjach siłowych. Przed podłączeniem sprawdź zgodność wtyczki z typem gniazda.
• Jaki jest stopień ochrony obudowy? W ofercie dostępne są warianty obudów o IP44 lub IP67. Dla konkretnego modelu ZI05\R361 stopień ochrony podany jest w indywidualnej karcie katalogowej lub na etykiecie produktu. W razie wątpliwości skontaktuj się z doradcą technicznym.
