Zestaw instalacyjny L-O-P, 16A, 3P+PE, dławnica M25 | ZI02\R121 Spamel

Opis i Kluczowe Cechy

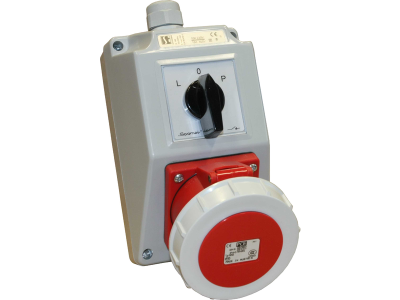

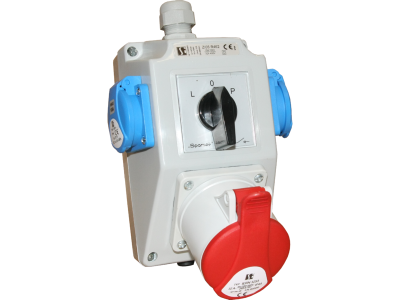

Zestaw instalacyjny L-O-P ZI02\R121 z serii ZI to kompletne rozwiązanie do rozdziału i sterowania zasilaniem w obwodach trójfazowych. Wyposażony w łącznik krzywkowy ŁK16R o funkcji rozłącznika L-O-P, który umożliwia płynne przełączanie pomiędzy trzema stanami pracy. Znamionowy prąd ciągły 16 A oraz konfiguracja 3P+PE zapewniają bezpieczną obsługę odbiorników o znacznym obciążeniu, bez ryzyka przeciążenia styków. Dławnica M25 ułatwia wprowadzenie przewodów, a obudowa (w zależności od wersji) dostępna jest w stopniu ochrony IP44 lub IP67, co pozwala dopasować zestaw do warunków otoczenia.

• Prąd znamionowy 16 A: gwarantuje bezpieczną pracę w obwodach trójfazowych o znacznym obciążeniu, minimalizując ryzyko przegrzania styków i łącówek przewodów.
• Funkcja rozłącznika L-O-P (Łączenie – Odłączanie – Przełączanie): umożliwia szybką zmianę stanu pracy bez konieczności demontażu okablowania, co usprawnia serwis i konserwację.
• Konfiguracja 3P+PE (3 fazy + uziemienie): dedykowana do zasilania odbiorników trójfazowych, np. silników, maszyn czy urządzeń przemysłowych.
• Dławnica kablowata M25: upraszcza wprowadzenie przewodów o odpowiednim przekroju, zapewniając hermetyczność połączenia i ochronę przed uszkodzeniami mechanicznymi.
• Obudowa o stopniu ochrony IP44 lub IP67 (w zależności od wersji): chroni elementy wewnętrzne przed wilgocią i pyłem, co pozwala stosować zestaw zarówno wewnątrz, jak i na zewnątrz budynków.

Zgodność z Normami

Zestaw został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Producent deklaruje zgodność z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Zestaw instalacyjny L-O-P 16A 3P+PE doskonale sprawdza się w aplikacjach wymagających bezpiecznego rozdziału energii elektrycznej oraz sterowania pracą odbiorników trójfazowych. Przełącznik L-O-P umożliwia wybór pomiędzy trzema stanami: załączenie (L), odłączenie (O) i przełączenie (P), co daje szerokie możliwości konfiguracyjne.

• Sterowanie pracą silników elektrycznych (wentylatory, pompy, sprężarki) – możliwość wyboru trybu pracy bez ingerencji w okablowanie.
• Zasilanie i odłączanie maszyn przemysłowych w warsztatach i halach produkcyjnych – szybkie odcięcie zasilania w sytuacjach awaryjnych.
• Tworzenie tymczasowych instalacji budowlanych z możliwością bezpiecznego przełączania pomiędzy źródłem stałym a rezerwowym.
• Zastosowanie w stacjach zasilania placów budowy, gdzie wymagana jest mobilność i odporność na czynniki zewnętrzne (wersje IP67).

Wskazówki Montażowe

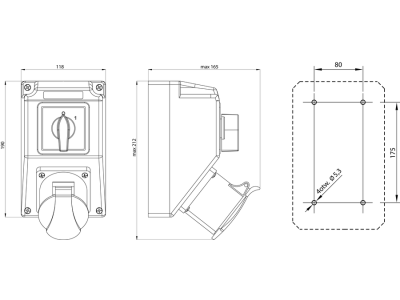

Montaż zestawu instalacyjnego L-O-P może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie od obwodu. Obudowę należy przymocować do stabilnej powierzchni za pomocą odpowiednich uchwytów (nie wchodzą w skład zestawu). Przewody wprowadzić przez dławnicę M25, zachowując minimalny promień gięcia i stosując końcówki odpowiednie do przekroju żył. Moment dokręcania zacisków łącznika krzywkowego oraz dławnicy – zgodnie z dokumentacją dołączoną do produktu. Przekrój przewodów dobrać do prądu znamionowego 16 A oraz charakteru obciążenia. Zaleca się stosowanie przewodów o izolacji na napięcie co najmniej 0,6/1 kV.

FAQ

• Czy zestaw posiada stopień ochrony IP44 lub IP67? Tak, w zależności od konfiguracji. Produkt dostarczany jest w obudowie o stopniu ochrony IP44 lub IP67 – szczegółowe informacje znajdują się w karcie katalogowej danego wariantu. Dla modelu ZI02\R121 należy sprawdzić etykietę na obudowie.
• Jaką funkcję pełni przełącznik L-O-P? Przełącznik L-O-P (Łączenie – Odłączanie – Przełączanie) pozwala na wybór trzech stanów pracy: załączenie obwodu (L), całkowite odłączenie zasilania (O) oraz przełączenie na alternatywne źródło lub obciążenie (P). Umożliwia to szybką zmianę konfiguracji bez użycia narzędzi.
• Jaki maksymalny przekrój przewodów można podłączyć przez dławnicę M25? Dławnica M25 standardowo umożliwia wprowadzenie przewodów o średnicy od 9 do 17 mm (odpowiada to przekrojom od ~2,5 mm² do 10 mm² w zależności od rodzaju izolacji). Szczegółowe dane dotyczące zakresu zaciskania znajdują się w dokumentacji technicznej produktu.
