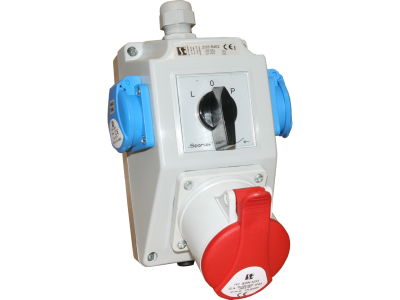

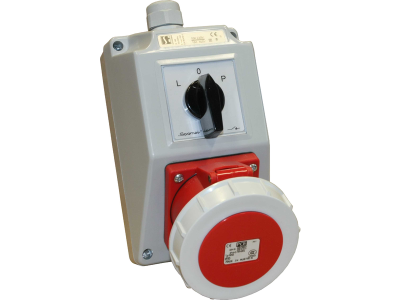

Zestaw instalacyjny L-O-P/16A, 3P+N+Pe, dławnica M25 | ZI02\R221 Spamel

Opis i Kluczowe Cechy

Zestaw instalacyjny z rozłącznikiem L-0-P 02/R221 (symbol ZI02\R221) to kompaktowe urządzenie łącznikowe przeznaczone do bezpiecznego odłączania obwodów trójfazowych z przewodem neutralnym i ochronnym. Posiada 3 bieguny + N + PE, prąd znamionowy 16 A, stopień ochrony IP44 oraz dławnicę kablową M25×1,5.

• Prąd znamionowy 16 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• 3 bieguny + N + PE (3P+N+Pe): umożliwia jednoczesne odłączenie wszystkich przewodów fazowych, neutralnego i ochronnego dla pełnego bezpieczeństwa.
• Stopień ochrony IP44: chroni przed wnikaniem ciał stałych o średnicy >1 mm oraz bryzgami wody – odpowiedni do instalacji w trudnych warunkach.
• Dławnica kablowa M25×1,5: ułatwia wprowadzenie i uszczelnienie przewodu, zapewniając szczelność połączenia.
• Mechanizm L-0-P: trzy wyraźne położenia (L – załączony, 0 – wyłączony, P – testowy) umożliwiają bezpieczne odłączenie obciążenia oraz testowanie obwodu.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikat zgodności CE. Zaprojektowany zgodnie z zasadami bezpieczeństwa dla aparatury łączeniowej.

Zastosowanie

Zestaw instalacyjny sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów trójfazowych w instalacjach przemysłowych i budynkowych.

• Odłączanie zasilania w rozdzielnicach głównych i podrozdzielnicach.
• Serwis i konserwacja maszyn przemysłowych – umożliwia bezpieczne odcięcie napięcia przed pracami.
• Testowanie obwodów podczas uruchamiania instalacji (pozycja P).
• Instalacje narażone na wilgoć i zabrudzenia dzięki stopniowi ochrony IP44.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie montować w pozycji pionowej na stabilnej powierzchni. Przekrój przewodów dobrać do prądu znamionowego 16 A zgodnie z obowiązującymi normami instalacyjnymi. Dławnicę dokręcić z momentem zalecanym przez producenta.

FAQ

• Jaki jest stopień ochrony zestawu? Stopień ochrony wynosi IP44, co zapewnia ochronę przed ciałami stałymi o średnicy >1 mm oraz bryzgami wody.
• Jakie są pozycje rozłącznika? Rozłącznik ma trzy wyraźne położenia: L – załączony, 0 – wyłączony, P – testowy.
• Jaki przekrój przewodów można podłączyć? Przekrój przewodów należy dobrać do prądu znamionowego 16 A oraz wymagań instalacji, zgodnie z normami (np. PN-IEC 60364). Szczegółowe wytyczne znajdują się w dokumentacji producenta.
