Zestaw instalacyjny IP44, O-I, 32A, 3P+N+PE,P+N+PE, dławnica M32 | ZI25\R441 Spamel

Opis i Kluczowe Cechy

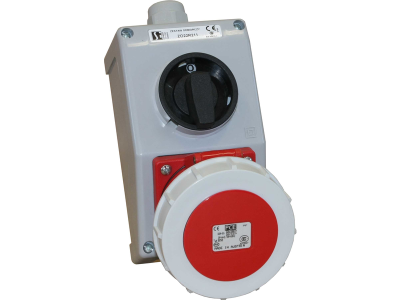

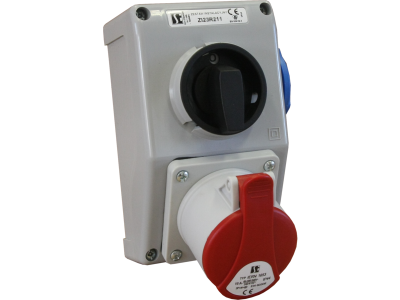

Zestaw instalacyjny IP44 ZI25\R441 to gotowe rozwiązanie do bezpiecznego rozłączania i zasilania w warunkach przemysłowych oraz na placach budowy. Wyposażony w łącznik krzywkowy ŁK32R pełniący funkcję rozłącznika 0-I oraz dwa stałe gniazda wtyczkowe: główne 32A 3P+N+PE i dodatkowe P+N+PE. Obudowa o stopniu ochrony IP44 chroni przed ciałami stałymi o średnicy powyżej 1 mm i bryzgami wody, a fabryczna dławnica M32 upraszcza wprowadzenie przewodu zasilającego.

• Prąd znamionowy głównego gniazda 32 A: umożliwia bezpieczne zasilanie odbiorników o dużym poborze mocy bez ryzyka przeciążenia styków.
• Funkcja rozłącznika O-I (ŁK32R): pozwala na pewne odłączenie napięcia od gniazd podczas prac konserwacyjnych lub awaryjnych.
• Stopień ochrony IP44: odporność na wnikanie ciał stałych oraz wodę bryzgającą – odpowiednia do stosowania na zewnątrz i w środowiskach o podwyższonej wilgotności.
• Dwa gniazda 3P+N+PE i P+N+PE: uniwersalność podłączenia odbiorników trójfazowych (np. maszyny) i jednofazowych (np. narzędzia) z jednego zestawu.
• Dławnica M32: ułatwia szczelne wprowadzenie kabla o średnicy do 32 mm, zapewniając zachowanie klasy szczelności obudowy.

Zgodność z Normami

Zestaw ZI25\R441 został zaprojektowany zgodnie z obowiązującymi normami europejskimi dotyczącymi rozłączników i gniazd wtyczkowych. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności. W przypadku szczegółowych wymagań normatywnych (np. dla konkretnych kategorii zastosowań) należy skonsultować się z dokumentacją producenta lub dystrybutora.

Zastosowanie

Dzięki kompaktowej obudowie IP44 oraz kombinacji gniazd 3-fazowego i 1-fazowego zestaw sprawdza się wszędzie tam, gdzie potrzebne jest szybkie i bezpieczne zasilanie odbiorników ruchomych oraz możliwość odłączenia napięcia w punkcie dystrybucji.

• Jako rozdzielnica na placu budowy do zasilania elektronarzędzi i maszyn.
• W warsztatach i halach produkcyjnych do zasilania urządzeń wymagających trójfazowego oraz jednofazowego przyłącza.
• W obiektach tymczasowych (np. podczas imprez, targów) jako bezpieczne źródło zasilania z możliwością szybkiego wyłączenia.
• Do podłączenia mobilnych agregatów prądotwórczych lub przyłączy zewnętrznych.

Wskazówki Montażowe

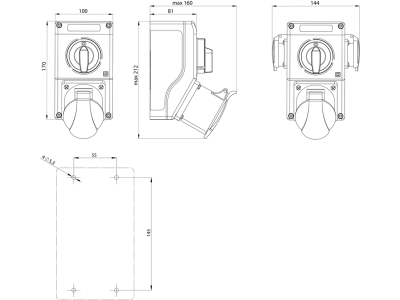

Montaż i podłączenie zestawu może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Obudowę mocować na stabilnym podłożu w pozycji pionowej lub poziomej (zgodnie z zaleceniami producenta). Przewód wprowadzić przez dławnicę M32 i dokręcić z momentem zalecanym w dokumentacji. Przekrój żył dobrać do prądu znamionowego głównego gniazda (32 A) oraz przewidywanego obciążenia. Po zakończeniu montażu sprawdzić poprawność działania rozłącznika oraz ciągłość połączeń ochronnych PE.

FAQ

• Czy zestaw jest wyposażony w podświetlenie? Nie – w danych produktu nie przewidziano podświetlenia. Wizualne potwierdzenie stanu załączenia uzyskuje się poprzez położenie dźwigni łącznika O-I.
• Jaki stopień ochrony ma obudowa? Obudowa posiada stopień ochrony IP44 – jest odporna na wniknięcie pyłu oraz bryzgi wody, ale nie nadaje się do długotrwałego zanurzenia w wodzie.
• Czy rozłącznik może pracować w trybie przełącznika? Rozłącznik pełni funkcję 0-I (wyłącznik), nie jest to przełącznik dwupozycyjny. Służy do odłączania zasilania od gniazd, a nie do wyboru źródła.
