Zestaw instalacyjny IP44, L-O-P, 32A, 3P+PE, dławnica M32 | ZI22\R361 Spamel

Opis i Kluczowe Cechy

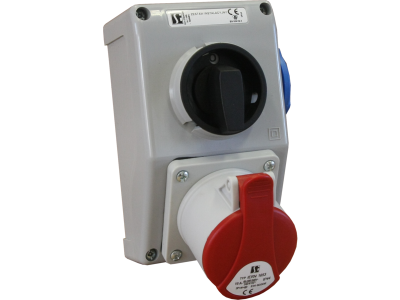

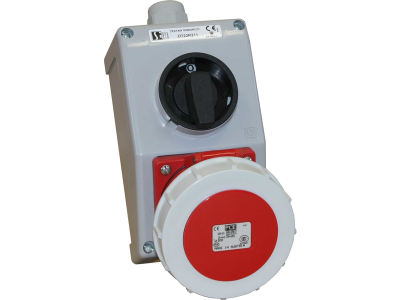

Zestaw instalacyjny ZI22\R361 to kompletne rozwiązanie do rozdziału energii w obudowie o stopniu ochrony IP44, wyposażone w przełącznik krzywkowy L-O-P o prądzie znamionowym 32 A. Zaprojektowany do pracy w układzie 3P+PE (bez przewodu neutralnego) i wyposażony w dławnicę M32, zapewnia bezpieczne odłączanie odbiornika oraz dystrybucję energii w instalacjach przemysłowych. Szerokość modułu – zgodnie z obudową zestawu.

• Przełącznik L-O-P (ŁK32R): umożliwia bezpieczne odłączanie i załączanie obwodu trójfazowego, pełniąc funkcję rozłącznika – niezbędny przy pracach serwisowych i konserwacyjnych.
• Prąd znamionowy 32 A: odpowiedni do zasilania odbiorników o znacznym poborze mocy (np. silników, maszyn, agregatów) bez ryzyka przeciążenia styków.
• Stopień ochrony IP44: chroni przed wnikaniem ciał stałych o średnicy ≥1 mm oraz bryzgami wody – gwarantuje niezawodność w pomieszczeniach wilgotnych i na zewnątrz pod zadaszeniem.
• Układ 3P+PE: dedykowany do obwodów bez przewodu neutralnego, typowy dla odbiorników trójfazowych (silniki, sprężarki) – prosty montaż zgodny z konfiguracją instalacji.
• Dławnica M32: ułatwia wprowadzenie przewodu o odpowiedniej średnicy, zachowując szczelność IP44 – szybki i pewny montaż.

Zgodność z Normami

Zestaw instalacyjny ZI22\R361 spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, posiada oznakowanie CE. Przełącznik krzywkowy ŁK32R został wykonany zgodnie z europejskimi standardami dla łączników krzywkowych, realizując funkcję rozłącznika. Produkt jest zgodny z obowiązującymi normami bezpieczeństwa oraz standardami DIN dla aparatury modułowej.

Zastosowanie

Zestaw ZI22\R361 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie i rozdział energii w obwodach trójfazowych – szczególnie w środowisku przemysłowym i budowlanym.

• Sterowanie i odłączanie maszyn przemysłowych (silniki, sprężarki, pompy).
• Zasilanie tymczasowych rozdzielnic budowlanych z funkcją odłącznika głównego.
• Dystrybucja energii w warsztatach, halach magazynowych i na stacjach obsługi.
• Jako główne gniazdo przyłączeniowe dla urządzeń o mocy do ok. 20 kW (przy napięciu 400 V).

Wskazówki Montażowe

Montaż zestawu powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Zestaw można instalować na szynie TH35 (DIN) w rozdzielnicy lub bezpośrednio na ścianie – obudowa przystosowana do montażu natynkowego. Przekrój przewodów należy dobrać do prądu 32 A (zalecany min. 6 mm² dla miedzi). Dławnicę M32 dokręcić momentem zgodnym z dokumentacją producenta, aby zachować szczelność IP44. Po podłączeniu przewodów sprawdzić poprawność działania przełącznika L-O-P.

FAQ

• Czy zestaw zawiera gniazdo wtyczkowe? W zależności od konfiguracji (symbol ZI22\R361) zestaw może być wyposażony w gniazdo wtyczkowe stałe – szczegółowe informacje znajdują się w karcie katalogowej produktu. W podstawowej wersji dostarczany jest przełącznik L-O-P oraz obudowa z dławnicą M32.
• Jaki stopień ochrony ma obudowa? Obudowa zestawu posiada stopień ochrony IP44, co oznacza ochronę przed ciałami stałymi o średnicy ≥1 mm oraz bryzgami wody z każdego kierunku – nadaje się do montażu w warunkach podwyższonej wilgotności.
• Czy przełącznik L-O-P działa jako rozłącznik izolacyjny? Tak, przełącznik krzywkowy ŁK32R pełni funkcję rozłącznika, umożliwiając bezpieczne odłączenie obwodu trójfazowego pod obciążeniem – zgodnie z wymaganiami dla łączników krzywkowych.
