Zestaw instalacyjny IP44 L-O-P,32 A,3P+N+PE,2XP+N+PE,M32 | ZI25\R462 Spamel

Opis i Kluczowe Cechy

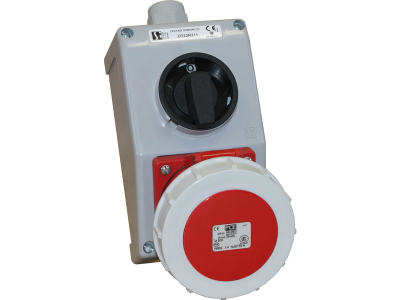

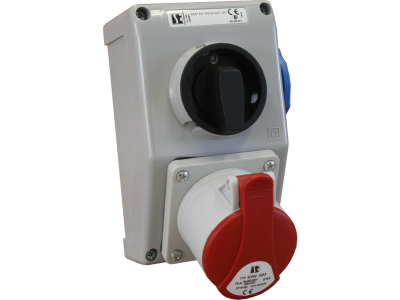

Zestaw instalacyjny ZI25\R462 z rozłącznikiem krzywkowym L-0-P (Lewo-0-Prawo) to gotowe do montażu rozwiązanie umożliwiające bezpieczne zasilanie odbiorników trójfazowych oraz jednofazowych w instalacjach przemysłowych i budowlanych. Wyposażony w gniazdo główne 32 A 3P+N+PE oraz dwa gniazda boczne P+N+PE (1-fazowe), zapewnia elastyczność podłączenia różnych urządzeń. Stopień ochrony IP44 chroni przed bryzgami wody i ciałami stałymi, a dławica M32 ułatwia prowadzenie przewodów. Prąd znamionowy 32 A pozwala na obsługę obciążeń o znacznej mocy.

• Gniazdo główne 32 A 3P+N+PE: umożliwia podłączenie odbiorników trójfazowych o dużym poborze mocy – gwarantuje stabilne i bezpieczne zasilanie.
• Dwa gniazda boczne P+N+PE (1-fazowe): zapewniają dodatkowe punkty zasilania dla narzędzi i urządzeń jednofazowych, zwiększając funkcjonalność zestawu.
• Rozłącznik krzywkowy L-0-P: pozwala na ręczne przełączanie między dwoma źródłami zasilania (L i P) oraz odłączenie (0) – ułatwia kontrolę nad obwodem.
• Stopień ochrony IP44: chroni przed bryzgami wody z każdego kierunku oraz przed ciałami stałymi o średnicy powyżej 1 mm – zapewnia niezawodność w wilgotnym lub zapylonym środowisku.
• Dławica kablowa M32: ułatwia bezpieczne wprowadzenie przewodu do obudowy, zachowując szczelność IP44.

Zgodność z Normami

Zestaw został zaprojektowany zgodnie z wymaganiami norm PN-EN 60439-3 oraz PN-EN 60439-1, co potwierdza jego bezpieczeństwo użytkowania. Ponadto spełnia postanowienia Dyrektywy RoHS 2002/95/WE, czyli nie zawiera substancji niebezpiecznych określonych w tej dyrektywie. Posiada certyfikat CE.

Zastosowanie

Zestaw instalacyjny ZI25\R462 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest mobilne lub stacjonarne źródło zasilania dla urządzeń trój- i jednofazowych. Sprawdzi się szczególnie w:

• Zasilaniu maszyn i urządzeń na hali produkcyjnej – gniazdo główne 32 A 3P+N+PE podłącza ciężkie odbiorniki, a gniazda boczne służą do narzędzi ręcznych.
• Rozdzielnicach budowlanych na placach budowy – zestaw odporny na warunki atmosferyczne (IP44) jest gotowy do pracy w trudnym środowisku.
• Stanowiskach serwisowych i warsztatowych – umożliwia jednoczesne zasilanie sprężarki, spawarki i oświetlenia.
• Instalacjach tymczasowych na targach, eventach – szybki montaż i możliwość przełączania faz rozłącznikiem L-0-P.

Wskazówki Montażowe

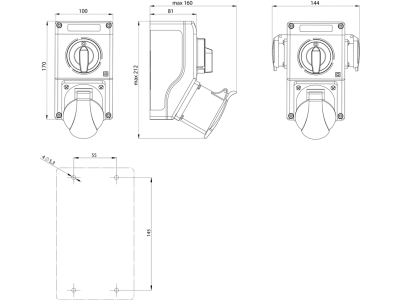

Montaż zestawu powinien być wykonany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP. Prace należy prowadzić przy bezwzględnie odłączonym napięciu. Zestaw mocuje się na szynie TH35 (DIN) lub bezpośrednio do podłoża za pomocą otworów montażowych. Przekrój przewodów doprowadzających musi być dobrany do prądu znamionowego (32 A) zgodnie z obowiązującymi normami. Dławicę M32 należy dokręcić z momentem podanym w dokumentacji producenta, aby zachować szczelność IP44. Przed pierwszym uruchomieniem sprawdzić połączenia i ustawienie rozłącznika.

FAQ

• Jakie napięcie znamionowe ma zestaw? W danych katalogowych nie podano napięcia znamionowego – należy je odczytać z oznaczeń na obudowie lub z dokumentacji producenta. Zestaw jest przystosowany do typowych sieci 230/400 V.
• Czy gniazda boczne są zabezpieczone przed przypadkowym dotykiem? Tak, gniazda posiadają stopień ochrony IP44, który zapewnia ochronę przed bryzgami wody i ciałami stałymi. Dodatkowo są wyposażone w osłony styków. Zaleca się stosowanie wyłączników różnicowoprądowych w obwodzie zasilającym.
• Jaki jest tryb pracy rozłącznika L-0-P? Rozłącznik krzywkowy umożliwia wybór jednej z dwóch pozycji (L – źródło 1, P – źródło 2) oraz pozycję 0 całkowitego odłączenia obciążenia. Służy do przełączania między dwoma źródłami zasilania, np. z sieci i agregatu.
