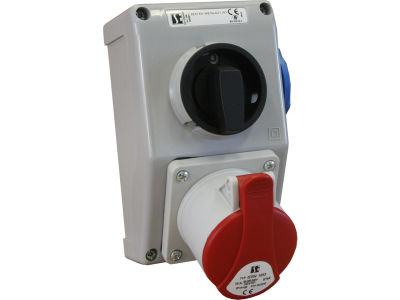

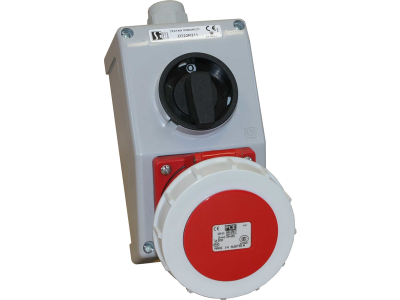

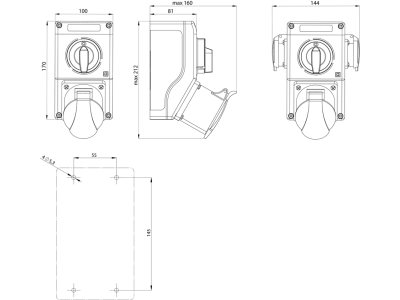

Zestaw instalacyjny IP44, L-O-P, 16A, 3P+N+PE, dławnica M25 | ZI22\R221 Spamel

Opis i Kluczowe Cechy

Zestaw instalacyjny ZI22\R221 to kompletne rozwiązanie do podłączenia i rozłączania obwodów trójfazowych w warunkach wymagających podwyższonej ochrony. Wyposażony w przełącznik L-O-P (łącznik krzywkowy ŁK16R) o prądzie znamionowym 16 A oraz gniazdo 3P+N+PE, umożliwia bezpieczne załączanie, wyłączanie i przełączanie odbiorników. Obudowa o stopniu ochrony IP44 oraz dławnica kabla M25 zapewniają odporność na bryzgi wodne i mechaniczne uszkodzenia – zestaw sprawdzi się w instalacjach zewnętrznych i pomieszczeniach wilgotnych.

• Stopień ochrony IP44: Chroni urządzenie przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody – gwarantuje niezawodną pracę w trudnych warunkach środowiskowych.
• Przełącznik L-O-P z łącznikiem krzywkowym ŁK16R (16 A): Realizuje trzy funkcje (załączanie, wyłączanie, przełączanie) w jednym urządzeniu. Umożliwia szybkie odcięcie zasilania w celach serwisowych lub przełączenie między dwoma obwodami bez ryzyka przegrzania styków.
• Gniazdo 3P+N+PE 16 A: Pozwala na podłączenie odbiorników trójfazowych z przewodem neutralnym i ochronnym – niezbędne w układach wymagających zasilania 400 V z zabezpieczeniem przeciwporażeniowym.
• Dławnica kablowa M25: Ułatwia szczelne wprowadzenie przewodu o średnicy zewnętrznej do 25 mm, eliminując ryzyko przedostawania się wilgoci do wnętrza obudowy.
• Kompaktowa obudowa z tworzywa: Zestaw jest gotowy do montażu na ścianie lub konstrukcji – nie wymaga dodatkowej obudowy, skracając czas instalacji.

Zgodność z Normami

Zestaw instalacyjny ZI22\R221 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz wymaganiami dyrektyw niskonapięciowej i EMC. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi przepisami dla aparatury elektrycznej. Montaż i użytkowanie zgodne z przeznaczeniem gwarantują bezpieczną eksploatację w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Dzięki funkcji przełącznika L-O-P oraz wytrzymałej obudowie IP44 zestaw doskonale sprawdza się w miejscach, gdzie wymagana jest szybka zmiana obwodu lub bezpieczne odcięcie zasilania.

• Sterowanie i rozłączanie trójfazowych odbiorników mocy (np. maszyny, pompy, sprężarki) w halach produkcyjnych i warsztatach.
• Zasilanie urządzeń tymczasowych na budowach, w ogrodach lub na zewnątrz – dzięki IP44 zestaw jest odporny na deszcz i kurz.
• Przełączanie między dwoma źródłami zasilania (np. sieć – agregat prądotwórczy) w instalacjach rezerwowych.
• Wyłącznik główny w rozdzielniach obiektów przemysłowych – umożliwia odcięcie napięcia przy pracach konserwacyjnych.

Wskazówki Montażowe

Montaż zestawu instalacyjnego ZI22\R221 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Obudowę mocuje się do stabilnej powierzchni za pomocą wkrętów. Kabel wprowadzony przez dławnicę M25 należy odizolować i podłączyć do zacisków łącznika krzywkowego oraz gniazda zgodnie ze schematem dołączonym do zestawu. Przekrój przewodów powinien być dobrany do prądu znamionowego 16 A (zalecany min. 1,5 mm² dla Cu). Momenty dokręcania zacisków stosować według dokumentacji producenta – nadmierne dokręcenie może uszkodzić styki. Po montażu sprawdzić poprawność połączeń oraz działanie przełącznika we wszystkich pozycjach (L, O, P).

FAQ

• Czy zestaw posiada podświetlenie LED lub wskaźnik załączenia? W modelu ZI22\R221 nie przewidziano podświetlenia. Stan pracy można określić na podstawie pozycji dźwigni przełącznika (L – załączony, O – wyłączony, P – drugi obwód załączony) oraz ewentualnie zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony tego zestawu? Deklarowany stopień ochrony to IP44, co oznacza odporność na wniknięcie ciał stałych o średnicy ≥1 mm oraz bryzgi wody ze wszystkich kierunków. Nie jest to ochrona przed długotrwałym zanurzeniem – zestaw przeznaczony do montażu w miejscach narażonych na deszcz lub wilgoć, ale nie pod wodą.
• Jaka jest funkcja przełącznika L-O-P? Dla jakich obwodów jest przeznaczony? Przełącznik L-O-P (łącznik krzywkowy ŁK16R) realizuje trzy stany: L (Load – zasilanie obwodu głównego), O (Off – odcięcie zasilania), P (Power – załączenie drugiego obwodu, np. alternatywnego źródła). Przeznaczony do obwodów trójfazowych 400 V AC o prądzie do 16 A, może być stosowany również do przełączania między dwoma odbiornikami przy odpowiednim doborze sekcji przewodów.
